温馨提醒：图片仅供参考，商品以实物为准

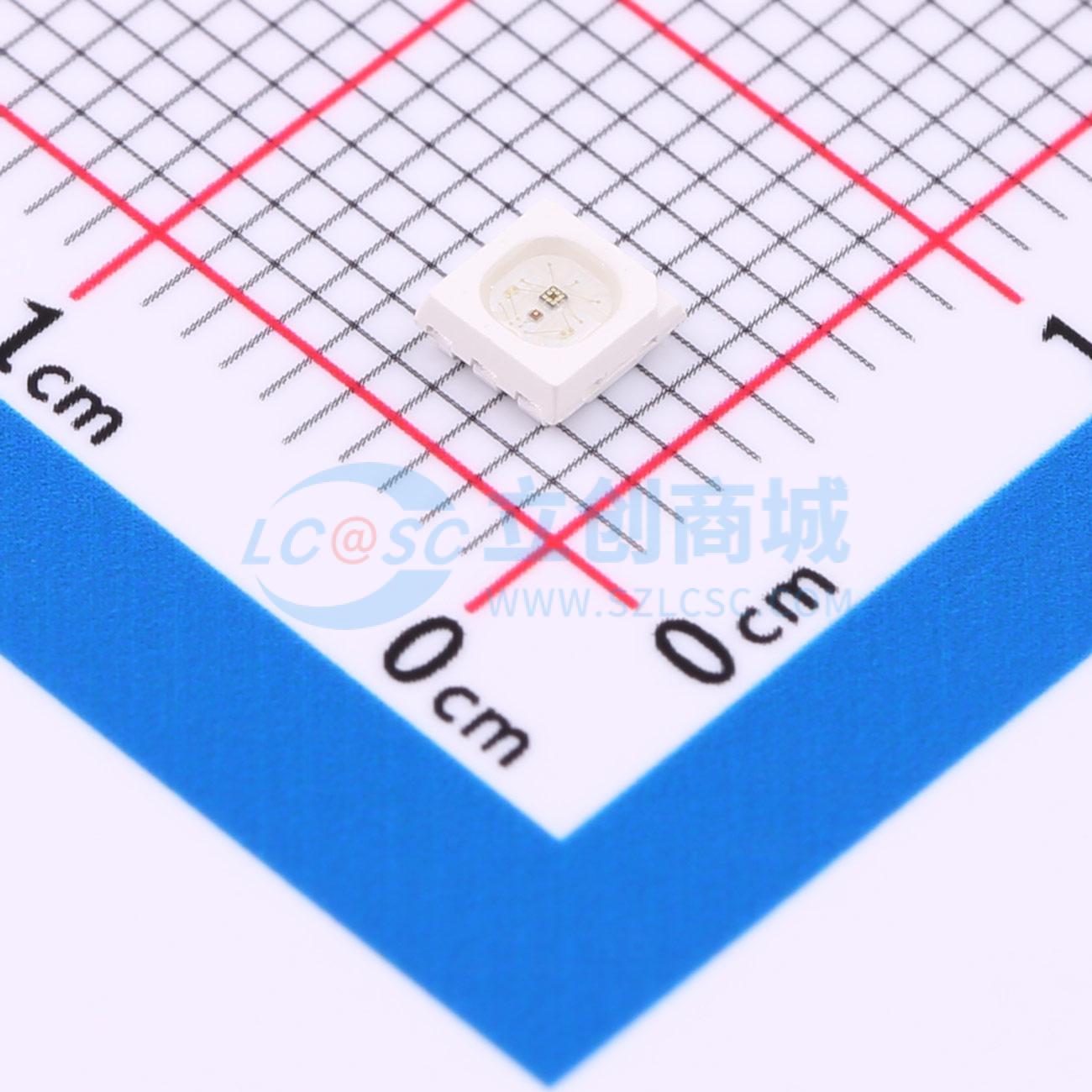

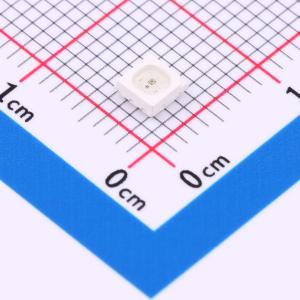

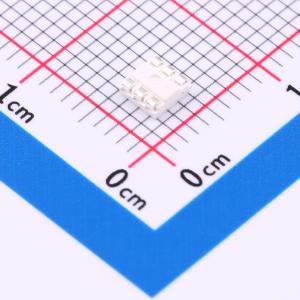

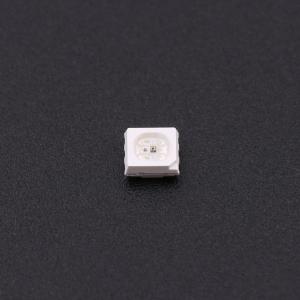

TX1813GLA-F01
3838RGB集成光源内置IC幻彩LED灯珠 单点单控5v12ma
- 描述
- 高稳定坏点续传3535RGB内置IC，5V，12mA
- 品牌名称
- TCWIN(天成)
- 商品型号
- TX1813GLA-F01
- 商品编号
- C7495084
- 商品封装
- SMD3535-6P
- 包装方式
- 编带
- 商品毛重
- 0.1198克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 620nm~625nm | |
| 主波长-绿 | 520nm~525nm | |
| 主波长-蓝 | 465nm~470nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 3.5V~5.5V | |
| 静态电流 | 0.8mA | |
| 透镜颜色 | 雾状透镜 | |
| 抗静电能力 | 4000V | |
| 载带方式 | 正贴 | |
| 工作温度 | -40℃~+85℃ | |
| PWM频率 | 4kHz |
| 属性 | 参数值 | |
|---|---|---|
| 发光角度 | 120° | |
| 长度 | 3.5mm | |
| 宽度 | 3.5mm | |
| 高度 | 1.36mm | |
| 功能特性 | - | |
| 发光强度-红 | 200mcd~400mcd | |
| 发光强度-绿 | 800mcd~1200mcd | |
| 发光强度-蓝 | 150mcd~300mcd | |
| 传输延迟 | 200ns | |
| 上升时间 | 400ns | |
| 下降时间 | 400ns |
商品概述
TX1813GLA-F01 是一款集成了控制电路与发光电路的智能外控 LED 光源。其外形与一个3838 LED 灯珠相同，每个元件即为一个像素点。像素点内部集成了智能数字接口数据锁存、信号整形放大驱动电路、电源稳压电路、内置恒流电路、高精度 RC 振荡器，输出驱动采用专利 PWM 技术，有效保证了像素点内光的颜色高度一致性。数据协议采用单极性归零码的通讯方式，像素点在上电复位后，通过 DIN 端接收来自控制器的数据，首先接收到的 24 位数据被第一个像素点提取后，剩余数据被整形并传输至下一个像素点，每经过一个像素点，信号减少 24 位。
商品特性
- 默认输出恒流值为 12mA，有助于降低内置灯珠功耗
- 集成 256 级灰度可调的灰度调节电路
- 内置高精度和高稳定性的振荡器
- 具备数据整形功能：接收完本单元数据后自动将后续数据整形输出
- 数据传输频率最高可达 800Kbps
应用领域
- LED全彩发光字灯串
- LED全彩模组
- LED幻彩软硬灯条
- LED护栏管
- LED景观/情景照明
- LED点光源
- LED像素屏
- LED异形屏
- 各种电子产品及电器设备的跑马灯
