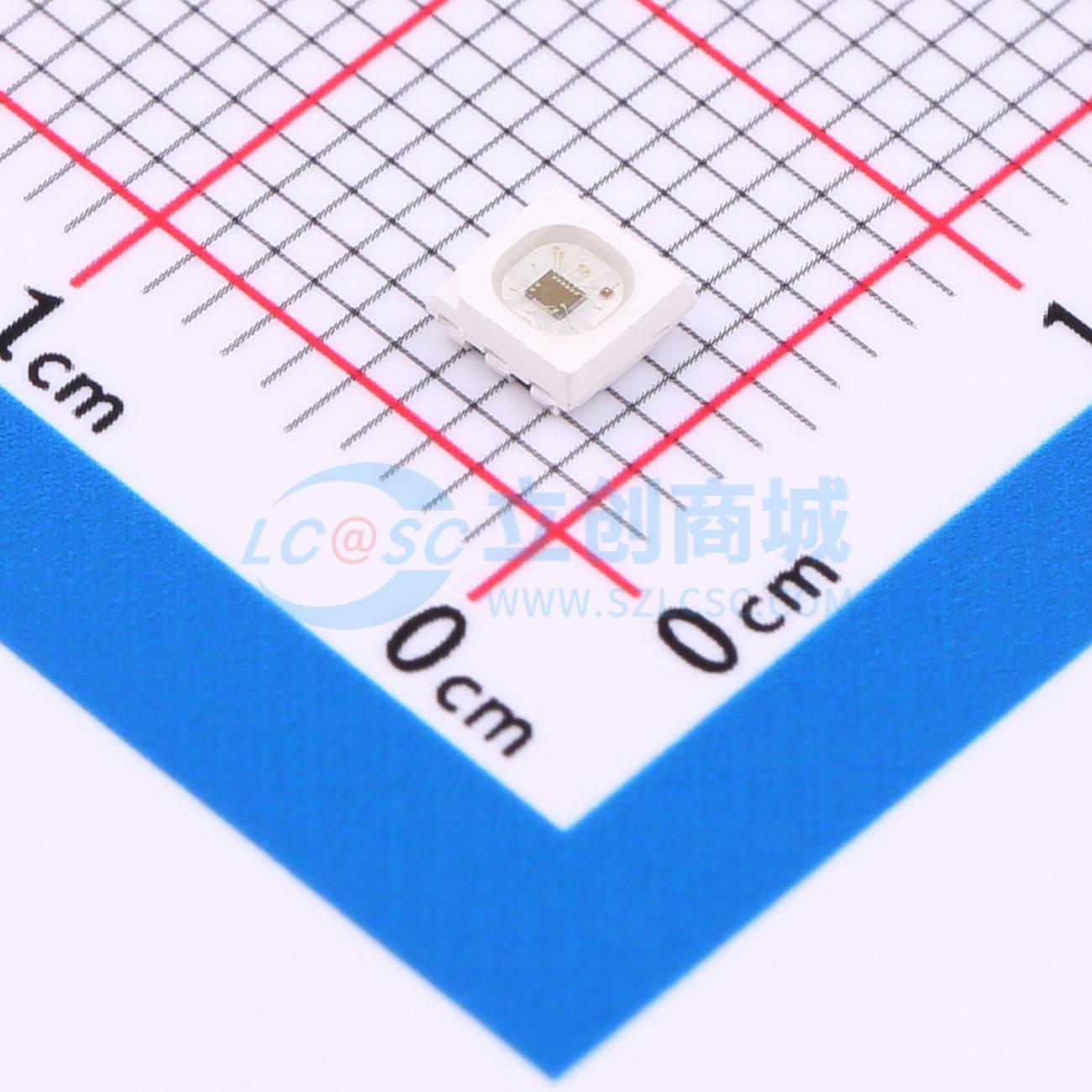

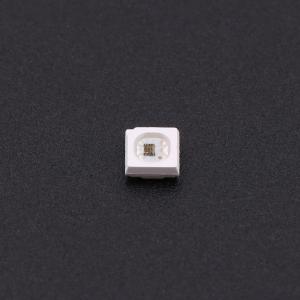

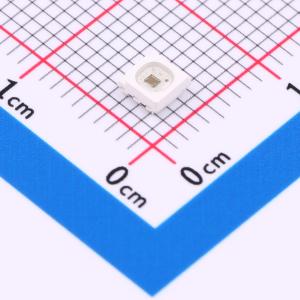

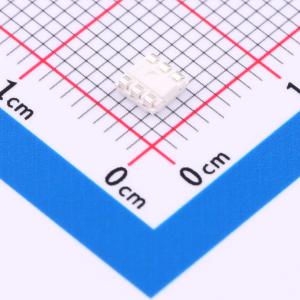

TX1818GLJ-F01
3838RGB集成光源内置IC幻彩LED灯珠 单点单控12V9ma
- 描述
- 3535RGB内置IC，12V，9mA
- 品牌名称
- TCWIN(天成)
- 商品型号
- TX1818GLJ-F01
- 商品编号
- C7495085
- 商品封装
- SMD3535-6P
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 620nm~625nm | |
| 主波长-绿 | 520nm~525nm | |
| 主波长-蓝 | 465nm~470nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 12V | |
| 静态电流 | 2mA | |
| 透镜颜色 | 无色透明透镜 | |
| 抗静电能力 | 4000V | |
| 载带方式 | 正贴 | |
| 工作温度 | -40℃~+85℃ | |
| PWM频率 | 8kHz |
| 属性 | 参数值 | |
|---|---|---|
| 发光角度 | 120° | |
| 长度 | 3.5mm | |
| 宽度 | 3.5mm | |
| 高度 | 1.36mm | |
| 功能特性 | - | |
| 发光强度-红 | 150mcd~350mcd | |
| 发光强度-绿 | 600mcd~1000mcd | |
| 发光强度-蓝 | 100mcd~200mcd | |
| 传输延迟 | 200ns | |
| 上升时间 | 200ns | |
| 下降时间 | 200ns |
商品概述
TX1818GLJ-F01是一款集控制电路与发光电路于一体的智能外控LED光源。其外形与3838 LED灯珠相同，每个元件即为一个像素点。像素点内部集成了智能数字接口数据锁存、信号整形放大驱动电路、电源稳压电路、内置恒流电路、高精度RC振荡器。输出驱动采用专利PWM技术，有效保证了像素点内光的颜色高一致性。芯片采用双线通讯方式，以归零码发送信号。芯片在上电复位后，DIN端接收完24bit数据，DO端口开始转发数据以供下一级芯片使用。在转发之前，DO口一旦接收到新数据，芯片的OUTR、OUTG、OUTB三个PWM输出口将根据接收到的数据（信号周期为4ms）输出相应占空比的信号。若DIN端输入RESET码（低电平），芯片则将已接收的24bit PWM数据脉宽输出到OUTR、OUTG、OUTB引脚。
商品特性
- 采用高压功率CMOS工艺，一致性高
- 内置高精度和高稳定性振荡器
- 灰度调节电路（256级灰度可调）
- 默认输出恒流值9mA，便于降低灯珠功耗
- 数据整形：接收完本单元数据后自动将后续数据整形输出
- 数据传输频率可达800Kbps
应用领域
- LED全彩发光字灯串
- LED全彩模组
- LED幻彩软硬灯条
- LED护栏管
- LED景观/情景照明
