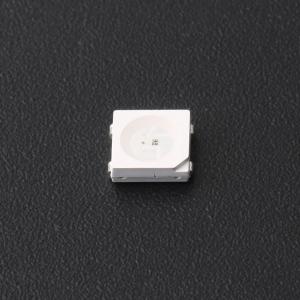

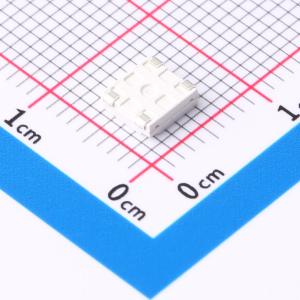

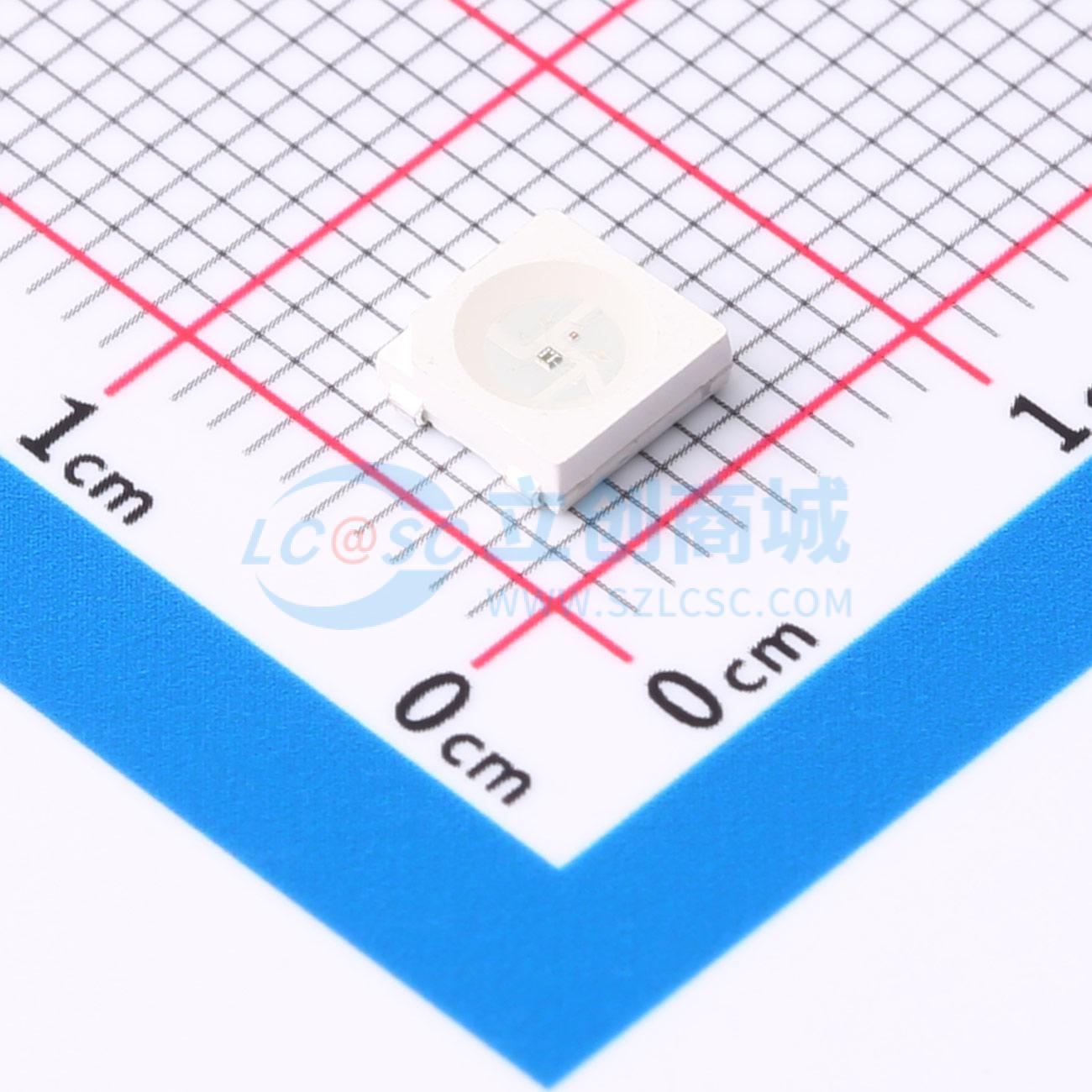

TX1812CXU-F01
5050RGB集成光源内置IC幻彩灯珠 可寻址单点单控5V11.5ma
- 描述
- 5050RGB内置IC，5V，12mA
- 品牌名称
- TCWIN(天成)
- 商品型号
- TX1812CXU-F01
- 商品编号
- C7495078
- 商品封装
- SMD-4P,5.4x5mm
- 包装方式
- 编带
- 商品毛重
- 0.1571克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 620nm~625nm | |
| 主波长-绿 | 520nm~525nm | |
| 主波长-蓝 | 465nm~470nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 3.5V~5.5V | |
| 静态电流 | 0.45mA | |
| 透镜颜色 | 雾状透镜 | |
| 抗静电能力 | 2000V | |
| 载带方式 | 正贴 | |
| 工作温度 | -40℃~+85℃ | |
| PWM频率 | 4.5kHz |
| 属性 | 参数值 | |
|---|---|---|
| 发光角度 | 120° | |
| 长度 | 5mm | |
| 宽度 | 1.6mm | |
| 高度 | 5.4mm | |
| 功能特性 | 内置上电复位电路；内置掉电复位电路 | |
| 发光强度-红 | 200mcd~400mcd | |
| 发光强度-绿 | 800mcd~1200mcd | |
| 发光强度-蓝 | 150mcd~300mcd | |
| 传输延迟 | 80ns | |
| 上升时间 | 500ns | |
| 下降时间 | 500ns |
商品概述
TX1812CXU-F01 是一款集成了控制电路与发光电路的智能外控 LED 光源。其外形与 5050 LED 灯珠相同，每个元件即为一个像素点。像素点内部包含智能数字接口数据锁存和信号整形电路，有效保证了像素点发光颜色的一致性。信号每经过一个像素点传输，其数据量减少 24 位。该设计将控制电路集成于 LED 之上，使得整体电路更为简洁、体积更小、安装更加简便。
商品特性
- LED 全彩发光字灯串、LED 全彩模组、LED 幻彩软硬灯条、LED 护栏管、LED 景观/情景照明
- LED 点光源、LED 像素屏、LED 异形屏、机箱风扇氛围灯、各种电子产品和电器设备的跑马灯
- 内部集成高质量外控单线串行级联恒流 IC
- 控制电路与芯片集成在 SMD 5050 元器件中，构成一个完整的外控像素点，发光效果均匀且一致性高
- 内置数据整形电路，每个像素点收到信号后均会进行波形整形再输出，确保信号波形畸变不会沿线路累积
- 内置上电复位和掉电复位电路，默认状态下通电后灯珠不亮
- 集成灰度调节电路，支持 256 级灰度可调
- 对红光驱动进行特殊处理，使色彩搭配更为均衡
- 采用数据串行级联传输方式，抗干扰能力强
- 采用整形转发强化技术，两点之间的信号传输距离可超过 10 米
- 数据传输频率最高可达 800 Kbps，当刷新速率为 30 帧/秒时，可级联不少于 1024 个像素点
