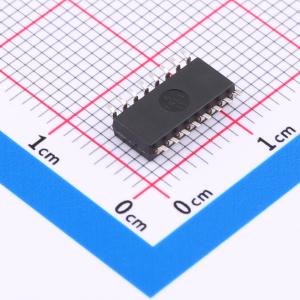

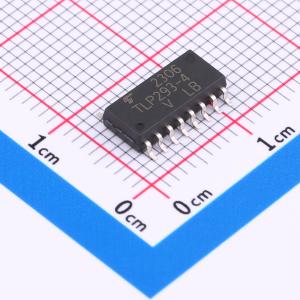

温馨提醒：图片仅供参考，商品以实物为准
TLP293-4(4LGBTRE
DC 3.75kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由与红外发光二极管光耦合的光电晶体管组成。采用非常小而薄的SO16封装。保证了较宽的工作温度范围Ta = -55至125°C和高隔离电压（3750 Vrms），适用于高密度表面贴装应用，如可编程控制器。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP293-4(4LGBTRE
- 商品编号
- C7495070
- 商品封装
- SOIC-16-4.6mm
- 包装方式
- 编带
- 商品毛重
- 0.366克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 80V | |
| 输出通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@8mA,2.4mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+125℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 170mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
