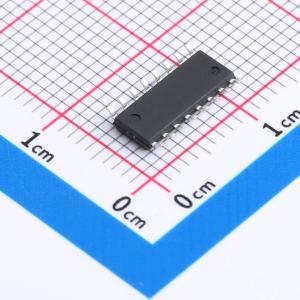

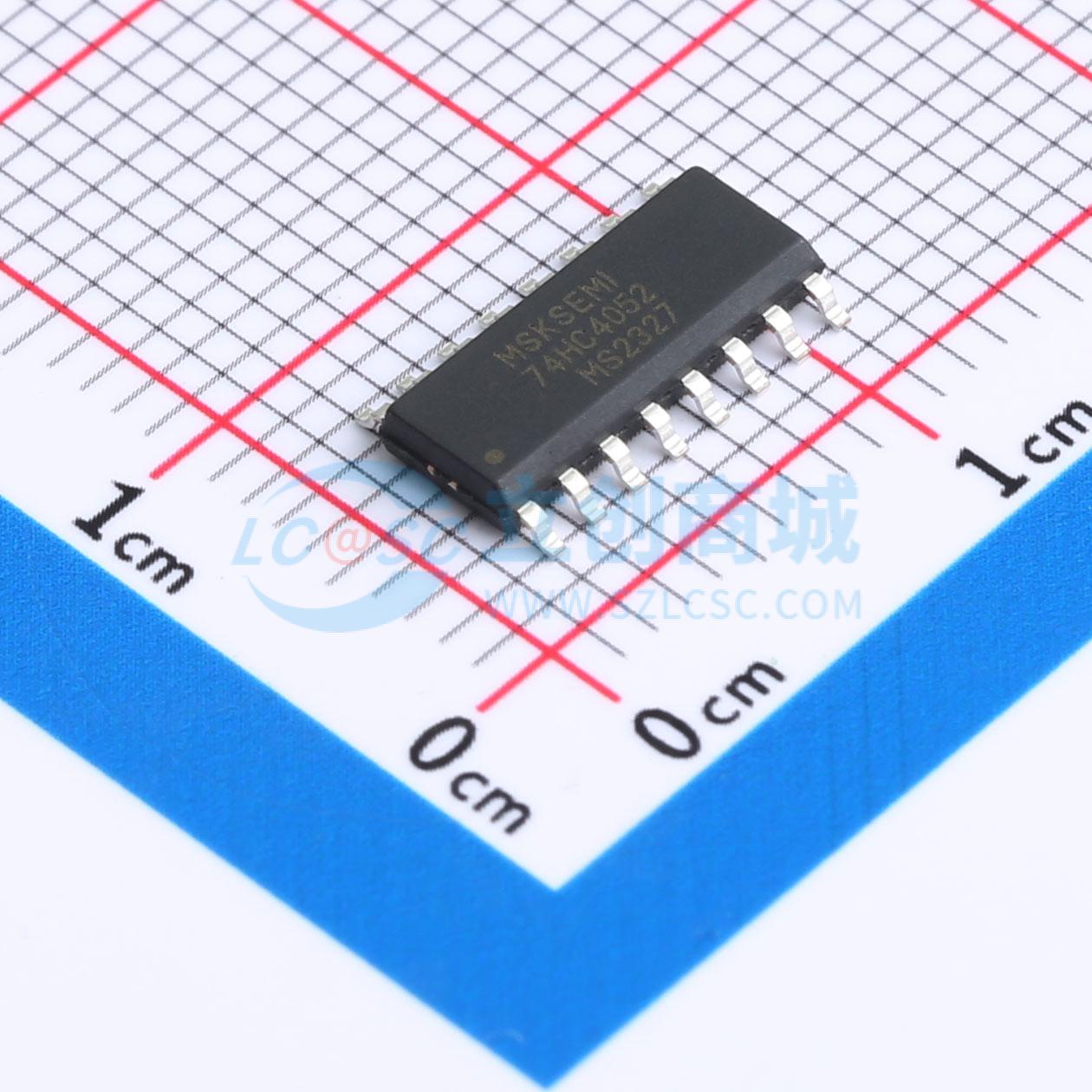

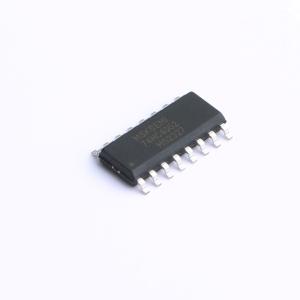

74HC4052-MS
74HC4052-MS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 模拟开关@@74HC4052是一款采用先进 CMOS 技术设计的两路差分四通道多路复用器，宽工作电压 VDD-VSS范围：3V～15V导通电阻VDD=5V@155Ω后面-MS代表品牌
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- 74HC4052-MS
- 商品编号
- C7473148
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.4079克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 2 | |
| 工作电压 | 3V~15V | |
| 导通时间(ton) | 100ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 60Ω | |
| 关闭时间(toff) | 100ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 0.2pF | |
| 传播延迟(tpd) | 100ns |
商品概述
74HC4052-MS 是一款采用先进CMOS 技术设计的两路差分四通道多路复用器。是一个单刀四掷配置形式的模拟开关。具有两个二进制通道控制输入(A 和B)以及一个使能输入INH。两个二进制输入信号，同时控制每路开关四个通道中的一个通道开启，其余通道关闭。
商品特性
- 低输入电流：IIN ≤1uA, @VIN=VDD-VSS=15V, Ta=25 °C
- 低静态功耗：IDD = 0.2uA (典型)@VDD-VSS=15V, Ta=25 °C
- 低通电阻：60Ω(典型)@VDD-VSS = VDD-VEE=15V,Ta=25℃
- 通道漏电流：±100nA(典型) @VDD-VEE=15V
- 宽工作电压VDD-VSS 范围：3V~15V
- 先断后通切换消除了通道重迭开启
- 单刀四掷配置形式的模拟开关
应用领域
- 模拟和数字多路复用与解复用
- 数字寻址信号的逻辑电平转换
- 信号选通
