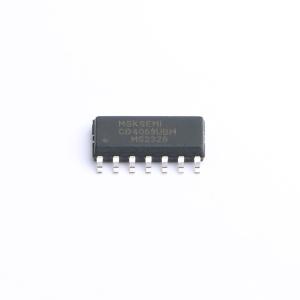

温馨提醒：图片仅供参考，商品以实物为准
CD4069UBM-MS
CD4069UBM-MS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 反相器@@CD4069 是一款采用先进 CMOS 技术设计的低功耗宽范围工作电压的反相器,低输入电流：IIN≤1uA, @ VIN=VDD=15V,低静态功耗：IDD≤4uA,@VDD=15V,宽工作电压范围：3.0V to 15.0V后面-MS代表品牌
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- CD4069UBM-MS
- 商品编号
- C7473152
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2837克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | - | |
| 输入数 | - | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 10mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 4V；8V；12V | |
| 输入低电平(VIL) | 1V；3V；2V | |
| 输出高电平(VOH) | 4.95V；9.95V；14.95V | |
| 低电平范围(VOL) | 50mV | |
| 传播延迟(tpd) | 42ns@5V,51pF；32ns@10V,51pF；27ns@15V,51pF | |
| 系列 | - | |
| 工作温度 | 0℃~+60℃ |
应用领域
- 数字逻辑驱动
- 无线门铃
- 工控应用
