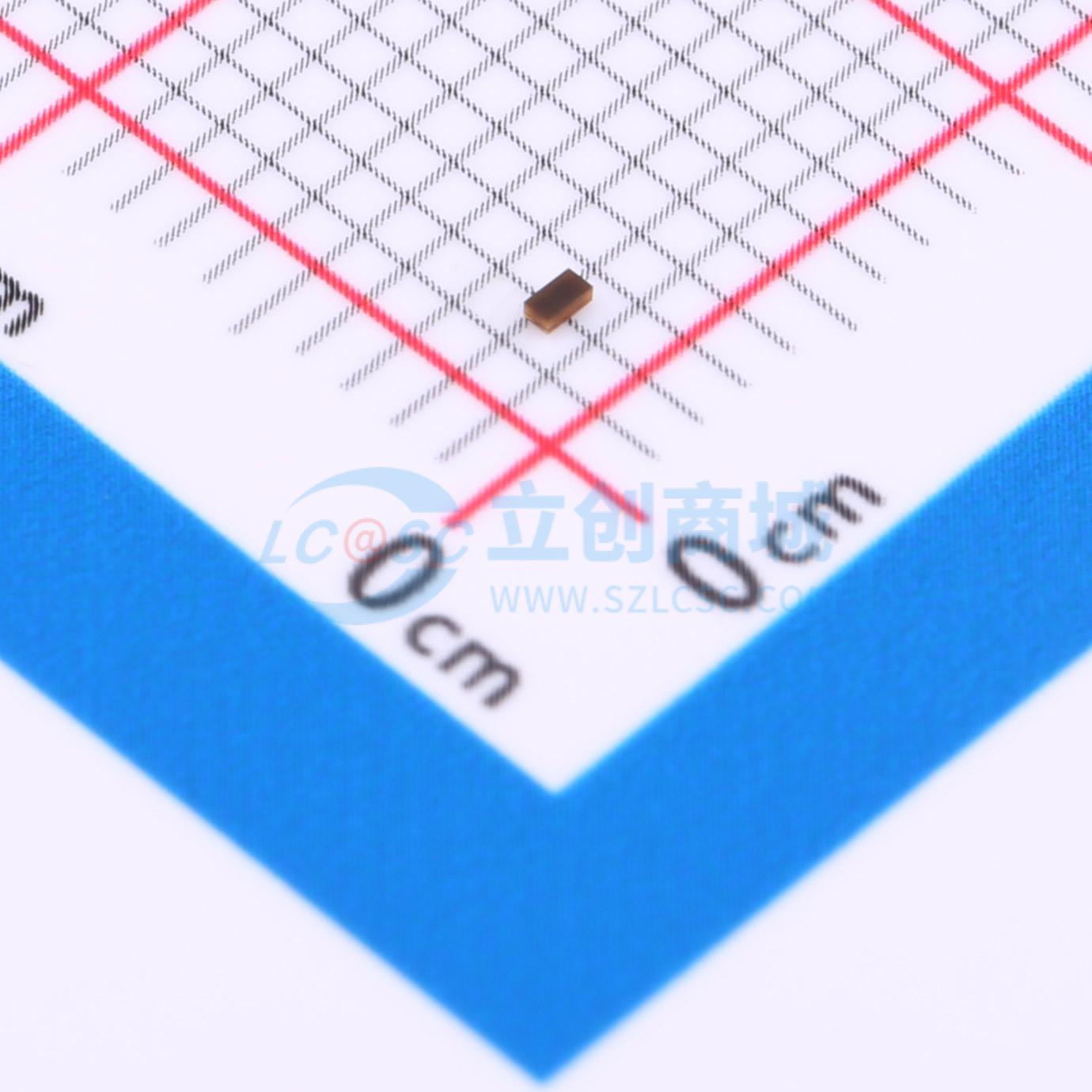

温馨提醒：图片仅供参考，商品以实物为准

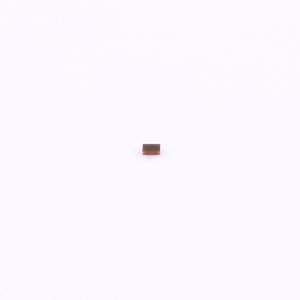

PESD0402-140
双向ESD 14V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD管@@VDC：14V VC:40V CJ:容值0.05PF 0402封装可应用于 USB3.0 HDMI RF等设备
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- PESD0402-140
- 商品编号
- C7473167
- 商品封装
- 0402
- 包装方式
- 编带
- 商品毛重
- 0.01085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 14V | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | - | |
| 类型 | ESD | |
| Cj-结电容 | 0.05pF |
商品特性
- 超低电容：0.05pF（典型值）
- 低漏电流（<10nA）
- 快速响应时间（<1ns）
- 双向单线保护
- IEC 61000-4-2（静电放电空气放电）：15kV
- IEC 61000-4-2（静电放电接触放电）：8kV
应用领域
- USB 3.0/3.1
- HDMI 1.3/1.4/2.0
- 射频天线
- SATA和eSATA接口
