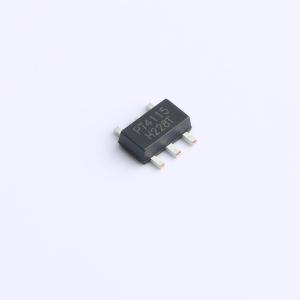

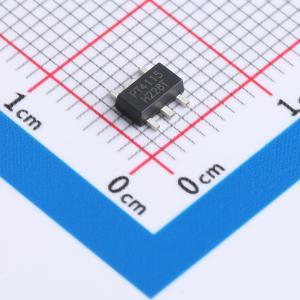

PT4115-MS
降压型LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 带过温保护；电流精度：±3%；最大辉度控制频率：20KHz；高效率：96%；广泛用于LED 备用灯，信号灯，低压 LED 射灯代替卤素灯，汽车照明后面-MS代表品牌
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- PT4115-MS
- 商品编号
- C7473160
- 商品封装
- SOT89-5
- 包装方式
- 编带
- 商品毛重
- 0.1543克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 5.5V~30V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
PT4115-MS是一款连续电感电流导通模式的降压型LED恒流驱动器，用于驱动一个或多个LED灯串。工作电压从5.5V到30V，提供可调的输出电流，最大输出电流可达到1A。根据不同的输入电压和外部器件，可以驱动高达数十瓦的LED。 内置功率开关，采用高端电流检测电路，以及兼容PWM和模拟调光的调光脚DIM。当DIM脚电压低于0.3V时输出关断，进入待机状态。 内置过温保护电路，当芯片达到过温保护点进入过温保护模式，输出电流逐渐下降以提高系统可靠性。 采用专利的电路架构使得在低压差工作时输出电流无过冲，提高LED工作寿命，采用专利的恒流电路具有优异的负载调整率和线性调整率。 采用SOT89-5封装。
商品特性
- 最大输出电流：1A
- 高效率：96%
- 优异的负载调整率和线性调整率
- 高端电流检测
- 最大辉度控制频率：20KHz
- 滞环控制，无需环路补偿
- 最高工作频率：1MHz
- 电流精度：±3%
- 宽输入电压：5.5V~30V
- 智能过温保护
- 低压差无过冲
应用领域
- LED备用灯，信号灯
- 低压LED射灯代替卤素灯
- 汽车照明
