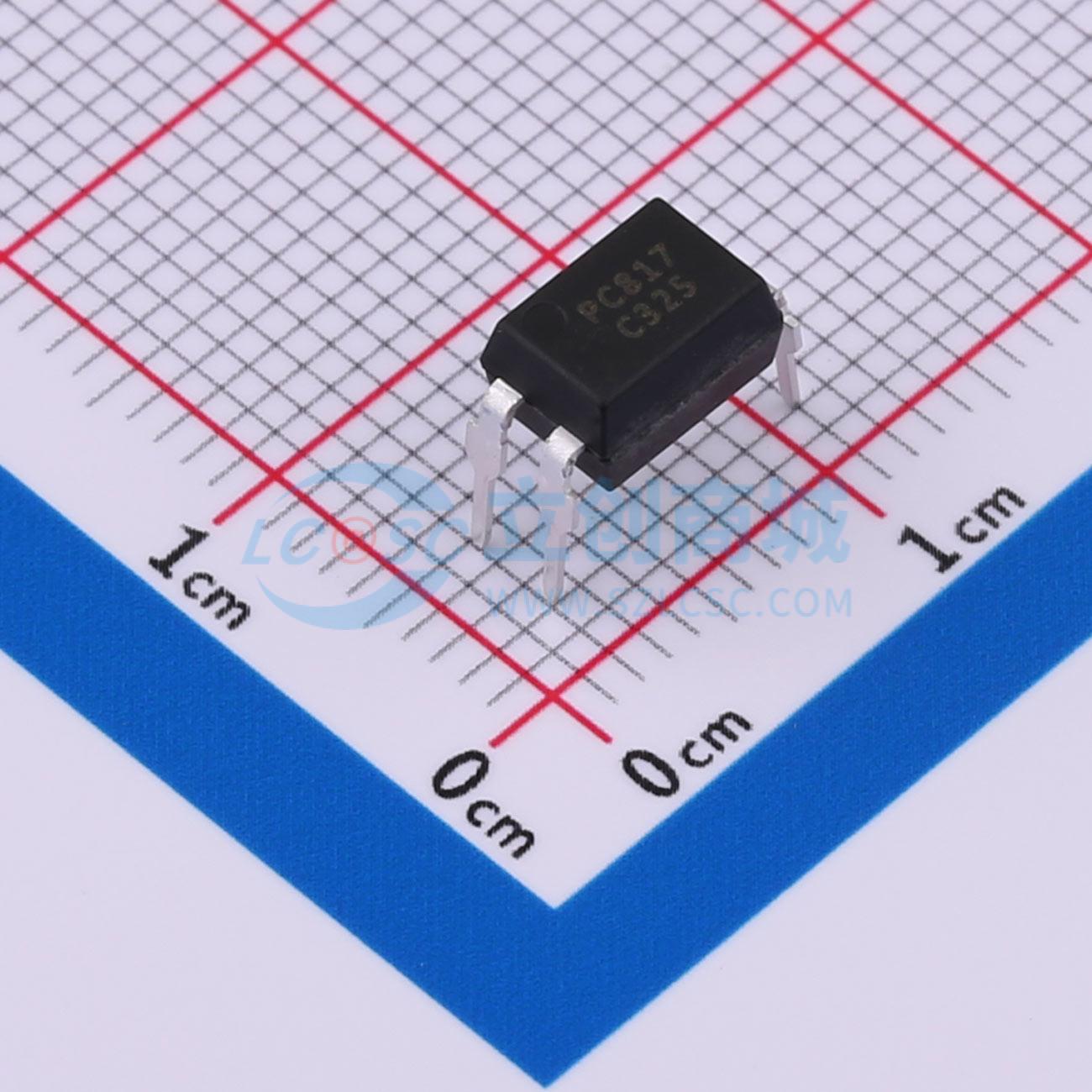

温馨提醒：图片仅供参考，商品以实物为准
PC817C-MS
PC817C-MS
- 描述
- 光耦@@光耦-光电晶体管输出 输入电压类型:DC 输出类型:光电三极管 输出通道数:1正向压峰:1.2V 反向电压:6V 输出电流:50mA 接收端电:35V CTR:200%~400%后面-MS代表品牌
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- PC817C-MS
- 商品编号
- C7473156
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.399克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 6us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA |
商品概述
PC 817 系列光耦合器由一个 GaAs 的发射管和一个 NPN 的晶体管组成；PC 817 的引脚中心距是 2.54mm。
商品特性
- 电流转换比(CTR)：最小 50%（工作条件 IF = 5mA，VCE = 5V）
- 绝缘电压：VIS0 = 5,000Vrms
- 响应时间：tr 典型值 6μs；tf 典型值 5μs（工作条件 VCE = 2V，IC = 2mA，RL = 100Ω）
- ESD：HBM 8000V & MM 2000V
应用领域
- 开关电源
- 贮存器、复印机、自动售货机
- 电表
- 家用电器，如风扇等
- 电脑
- 信号传输系统
- 器具的应用，测量机
