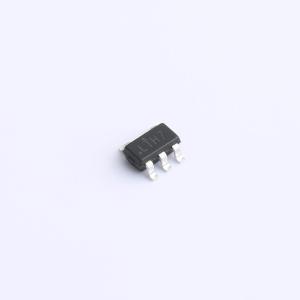

温馨提醒：图片仅供参考，商品以实物为准
TP4054-MS
单节锂离子电池恒流/恒压线性充电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电池管理@@5-9V 输入，Vcc 端串联 1 欧可提升 12V；兼容小电流充电，恒流 5mA-600mA可调；5V 充电器接入情况下的锂电池正负极反接保护；Vcc 输入端 5V 反接保护；输入电源欠压自适应，兼容太阳能；软启动限制了浪涌电流；2.9V大涓流充电；广泛用于太阳能光伏供电设备，可充电马达负载应用，蓝牙应用设备，充电座，微型电池应用，电子烟等后面-MS代表品牌
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- TP4054-MS
- 商品编号
- C7473157
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.040667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.25V~6.5V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.24V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 25uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；欠压锁定；涓流充电 |
商品概述
TP4054-MS是一款性能优异的单节锂离子电池恒流/恒压线性充电器。采用SOT23-5L封装，配合较少的外围元件，适用于便携式产品，可由USB电源以及适配器电源供电。基于特殊的内部MOSFET架构以及防倒充电路，不需要外接检测电阻和隔离二极管。当外部环境温度过高或在大功率应用时，热反馈可调节充电电流以降低芯片温度。充电电压固定在4.24V，充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值的1/10，芯片将终止充电循环。当输入电压断开时，芯片进入睡眠状态，电池漏电流将降到1uA以下。还可设置于停机模式，此时芯片静态电流降至25uA。此外，还包括欠压锁定、自动再充电和充电状态标志等特性。
商品特性
- 可编程使充电电流可达500mA
- 不需要MOSFET、传感电阻和阻塞二极管
- 小尺寸实现对锂离子电池的完全线形充电管理
- 恒电流/恒电压运行和热度调节使电池管理效力最高，无热度过高危险
- 从USB接口管理单片锂离子电池
- 精度达到±1%的4.24V预设充电电压
- 充电电流输出监控，充电状态指示标志
- 1/10充电电流终止，停止工作时提供25μA电流
- 2.9V涓流充电阈值电压
- 软启动限制浪涌电流
- 电池反接保护
- 电池欠压保护可激活充电
应用领域
- 太阳能光伏供电设备
- 蓝牙应用设备
- 充电座微型电池应用
- 电子烟
- 手机、PDA、MP3
