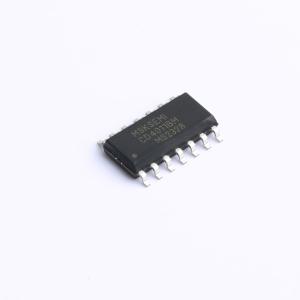

温馨提醒：图片仅供参考，商品以实物为准
CD4011BM-MS
2输入与非门集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低输入电流：IIN≤1uA, @ VIN=VDD=15V 低静态功耗：IDD≤6uA,@VDD=15V后面-MS代表品牌
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- CD4011BM-MS
- 商品编号
- C7473151
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2845克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 6uA | |
| 灌电流(IOL) | 19mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 11V；7V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 14.95V；9.95V；4.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | CD4 | |
| 传播延迟(tpd) | 30ns@15V,51pF | |
| 工作温度 | 0℃~+60℃ | |
| 输入通道数 | 2 |
应用领域
- 数字逻辑驱动
- 无线门铃
- 工控应用
