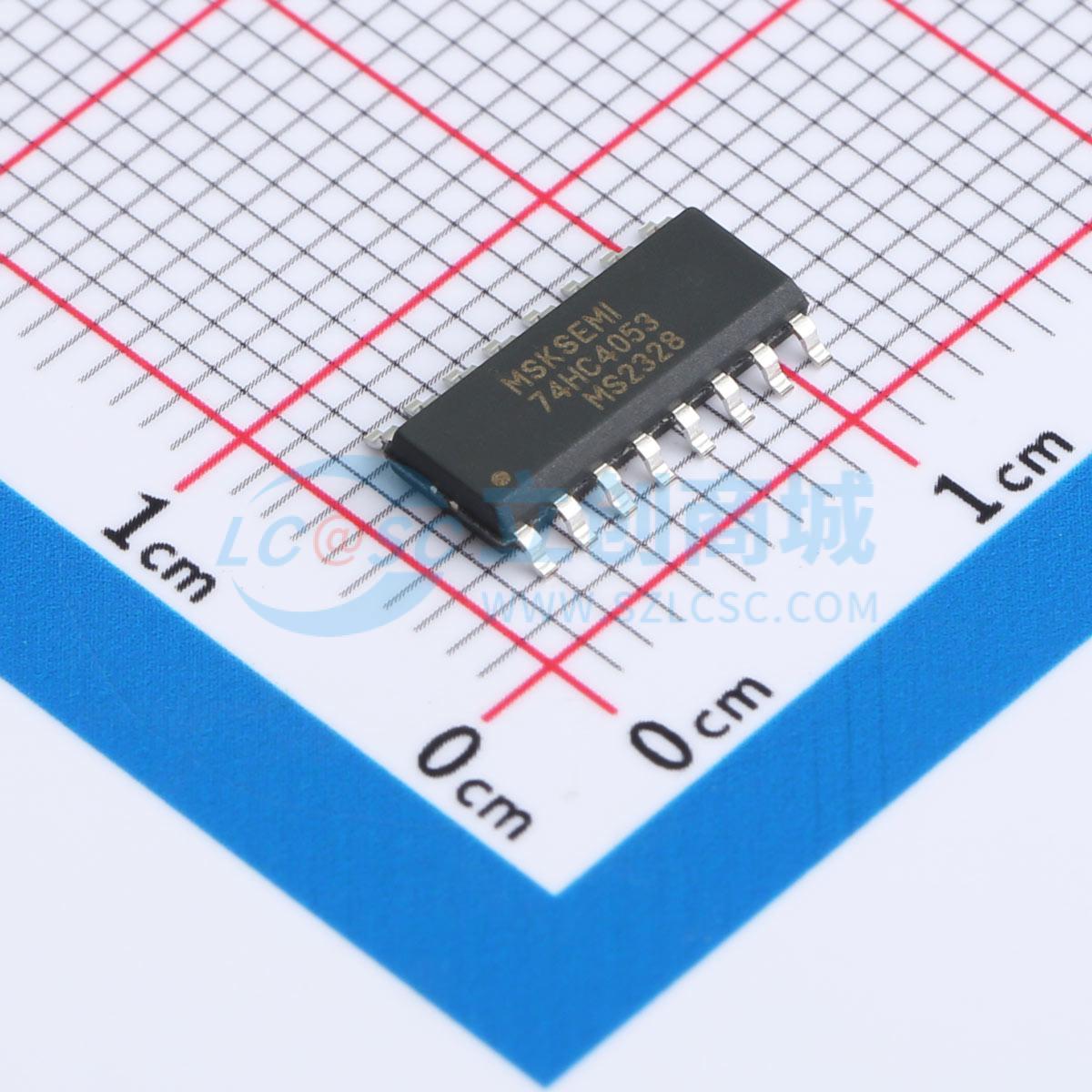

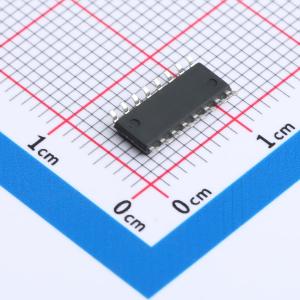

74HC4053-MS
74HC4053-MS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 模拟开关@@74HC4053 是一款采用先进 CMOS 技术设计的 3 路双通道多路模拟复用器，宽工作电压 VDD-VSS范围：3V～15V导通电阻VDD=5V@180Ω后面-MS代表品牌
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- 74HC4053-MS
- 商品编号
- C7473150
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.4055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 3 | |
| 工作电压 | 3V~15V | |
| 导通时间(ton) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 90Ω | |
| 关闭时间(toff) | - | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 0.2pF |
商品概述
74HC4053-MS是一款采用先进CMOS技术设计的3路双通道多路模拟复用器。是一个单刀双掷配置形式的模拟开关。具有三个独立的通道控制输入A、B、C和一个使能输入INH。通道控制输入信号A、B、C，分别控制3路开关两个通道中的一个通道开启，另一通道关闭。
商品特性
- 低输入电流：IIN ≤1uA, 4V IN=VDD-VSS=15V, Ta=25°C
- 低静态功耗：IDD = 0.2uA (典型) 4VDD-VSS=15V, Ta=25°C
- 低通电阻：90Ω(典型)@VDD-VSS=VDD-VEE =15V,Ta=25℃
- 通道漏电流： ±100pA (典型) 4VDD-VEE=15V
- 宽工作电压VDD-VSS范围： 3V~15V
- 先断后通切换消除了通道重迭开启
- 单刀双掷配置形式的模拟开关
应用领域
- 模拟和数字多路复用与解复用
- 数字寻址信号的逻辑电平转换
- 路复用与解复用
