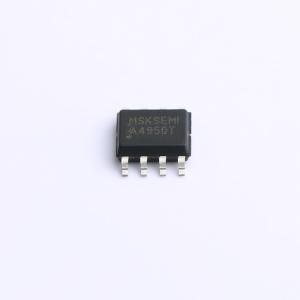

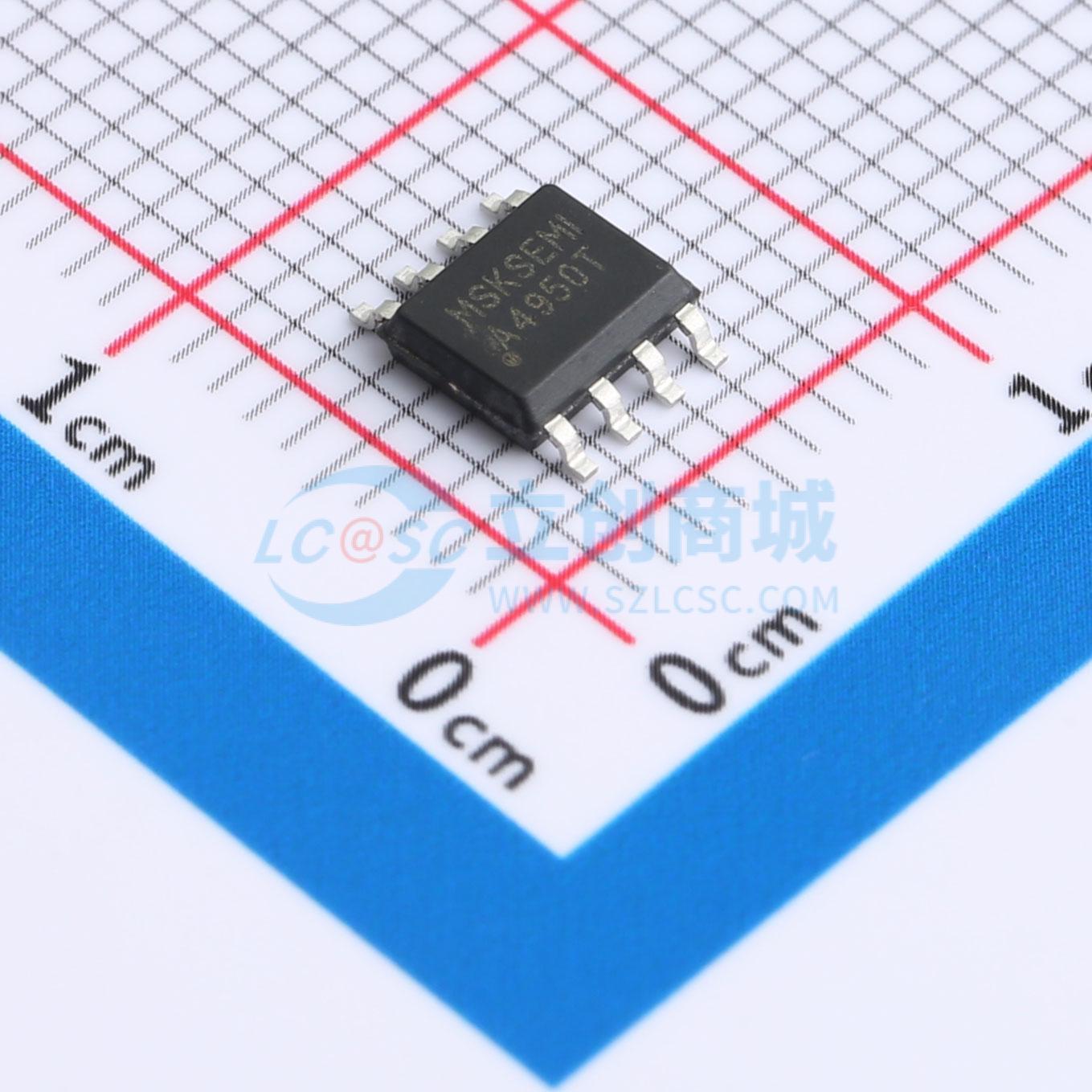

A4950ELJTR-T-MS
全桥DMOS有刷电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电机驱动芯片@@A4950 是一款全桥 DMOS 有刷电机驱动芯片 宽电压供电，8V-40V RDS(ON)电阻为600mΩ 3.5A峰值驱动输出，2A持续输出能力 支持欠压锁定保护 低功耗休、眠模式PWM电流整流/限流/调向后面-MS代表品牌
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- A4950ELJTR-T-MS
- 商品编号
- C7473144
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.171872克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| 输出电流 | 2A | |
| 峰值电流 | 3.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 导通电阻 | 600mΩ | |
| 静态电流(Iq) | 10uA | |
| 工作温度 | -40℃~+85℃ |
商品概述
A4950ELJTR-T-MS是一款全桥DMOS有刷电机驱动芯片，最大工作范围可以达±3.5A和40V输入电压，用PWM来控制马达驱动的速度和方向。如果将两个输入均置为低电平，则电机驱动器将进入低功耗休眠模式。 AS4950集成电流限制功能，该功能基于模拟输入VREF以及ISEN引脚的电压。该器件能够将电流限制在某一已知水平，这可显著降低系统功耗要求，并且无需大容量电容来维持稳定电压，尤其是在电机启动和停转时。 内部关断功能包含过流保护、短路保护、欠压锁定和过温保护。 A4950ELJTR-T-MS提供一种带有裸露焊盘的SOP-8封装，能有效改善散热性能，且是无铅产品，引脚框采用100%无锡电镀。
A4950是一款有刷直流电机驱动器，VP单电源供电，内置电荷泵。两个逻辑输入控制H桥驱动器，该驱动器由四个N-MOS组成，能够以高达3.5A的峰值电流双向控制电机。该芯片利用电流衰减预置最大输出电流，能够将电流限制在某一已知水平。如果将两个输入均置为低电平，则电机驱动器将进入低功耗休眠模式。内部关断功能包含过流保护、短路保护、欠压锁定和过温保护。
商品特性
- 宽电压供电，8V - 40V
- RDS(ON)电阻为600mΩ
- 3.5A峰值驱动输出，2A持续输出能力
- 支持欠压锁定保护
- 低功耗休眠模式
- PWM电流整流/限流/调向
- 支持短路保护
- 支持过温关断
- 电路自动故障恢复
应用领域
- 打印机及办公自动化设备
- 电器
- 机器人
- 工业设备
