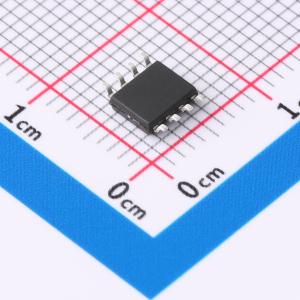

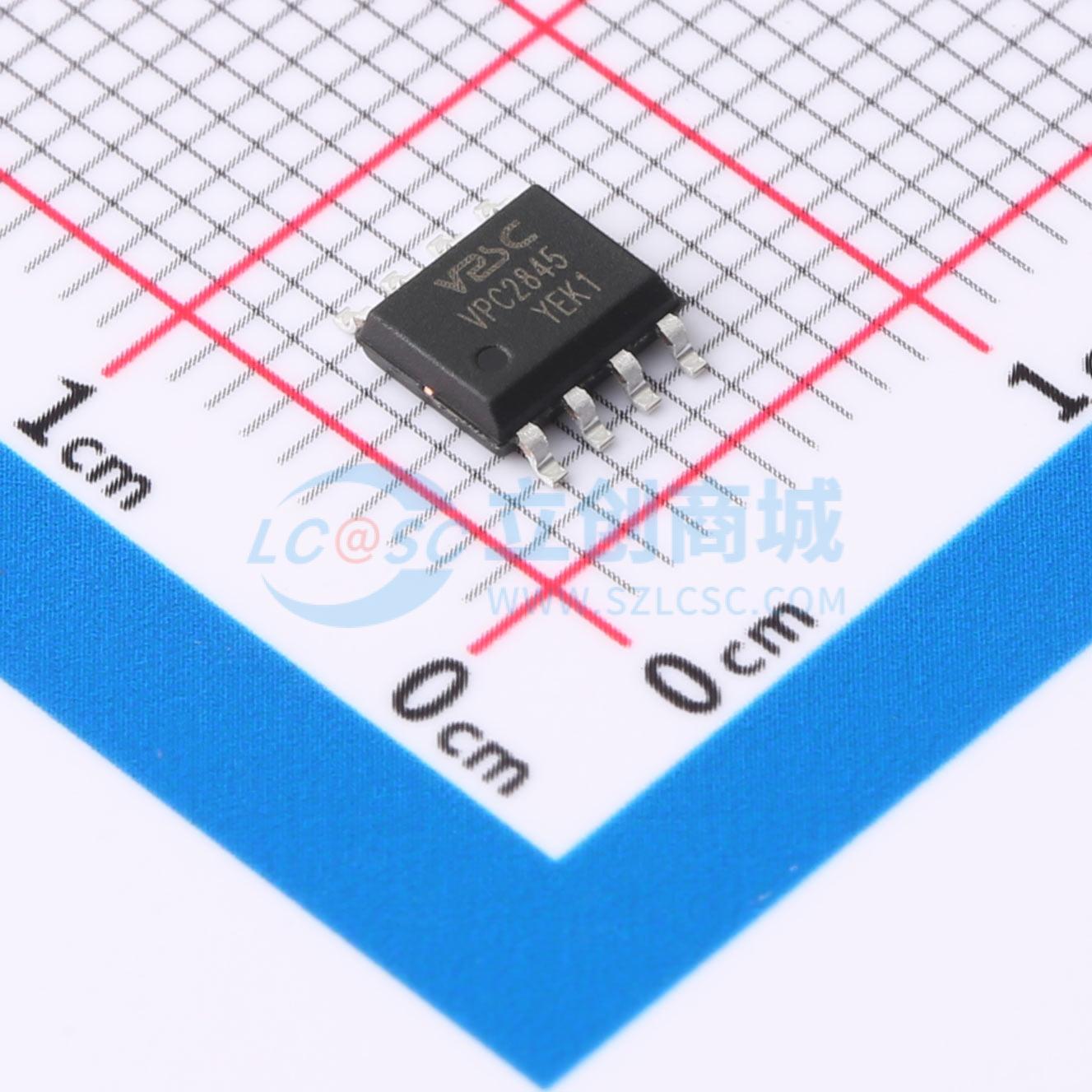

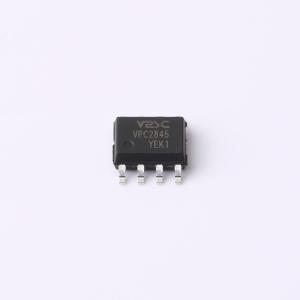

温馨提醒：图片仅供参考，商品以实物为准
VPC2845
高性能电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VPC2845是高性能的电流模式通用PWM控制器,采用先进的BCD半导体工艺设计,具有低功耗、快速电流采样以及较高的可编程最大工作频率等优良特性。适用于任何极性的开关稳压器、变压器耦合DC-DC转换器和BMS辅助电源。
- 品牌名称
- VPSC(源特科技)
- 商品型号
- VPC2845
- 商品编号
- C7470590
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.191525克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 2.8V~30V | |
| 输出电压 | - | |
| 输出电流 | 14mA | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式 | |
| 静态电流(Iq) | 2.7mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
VPCx84x 是高性能的电流模式通用PMW 控制器，采用先进的BCD 半导体工艺进行设计，具有低功耗、快速电流采样以及较高的可编程最大工作频率等优良特性。内部实现的电路包括欠压锁定(UVLO)、启动电流低至几十微安的电路、提供电流限制控制的脉宽调制(PWM) 快速比较器、快速比较的振荡器、误差放大器、推挽输出及确保锁存操作的逻辑。VPCx84x 系列内部还设计了钳位电路，可避免超出功率管栅极的额定电压。VPCx84x 提供多种型号，主要区别是温度范围、最大占空比以及开启和关闭阈值电压不同。具有较高开启或关闭迟滞的器件是离线电源的理想选择，而具有较窄迟滞范围的器件则适用于DC - DC 应用。
商品特性
- 启动电流低至50uA，最大100uA
- 52kHz 频率时工作电流仅为2.7mA
- CS 快速比较，延时低至30nS
- 最大工作频率1MHz
- ±1% 精度的误差放大器比较电压
- 轨对轨输出电压OUT，接1nF 电容时，输出上升时间30nS，下降时间20nS，逐周期电流限制
- 修调振荡器泄放电流
- 内置钳位吸收电路
应用领域
- 任何极性的开关稳压器
- 变压器耦合DC - DC 转换器
- BMS 辅助电源
