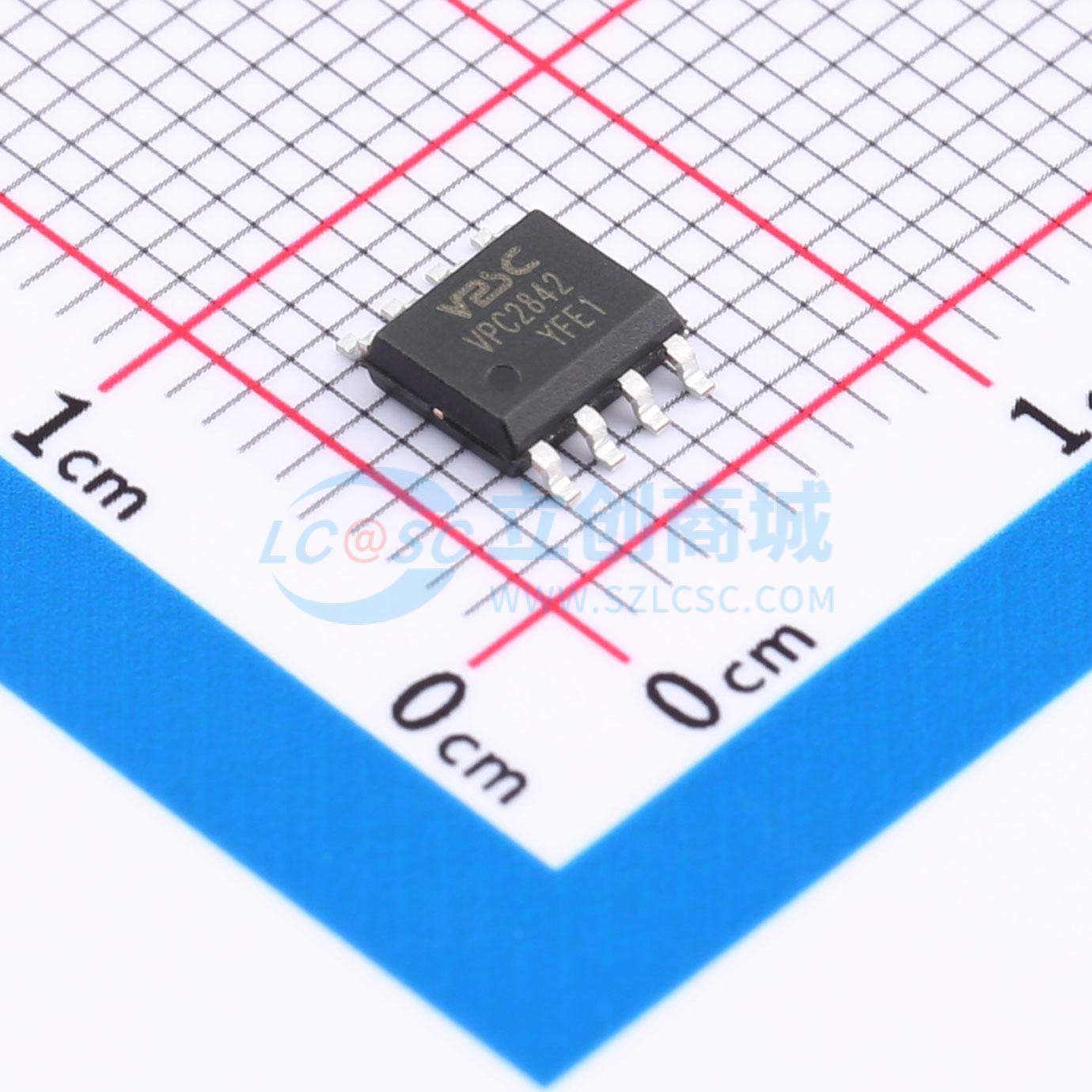

VPC2842

VPCx84x 是高性能的电流模式通用PMW 控制器，采用先进的BCD 半导体工艺进行设计，具有低功耗、快速电流采样以及较高的可编程最大工作频率等优良特性。 内部实现的电路包括：一个欠压锁定(UVLO)，启动电流低至几十微安；一个提供电流限制控制的脉宽调制(PWM) 快速比较器，从比较到输出的总延时低至30nS；一个快速比较的振荡器，实现可编程最大频率1MHz；一个误差放大器，它的正向输入端是通过修调校准的 ±1% 精密基准；一个由NMOS 管和PMOS 管组成的推挽输出，从而可输出与器件供电电压相同大小的高电平；其他内部电路还包括确保锁存操作的逻辑。 VPCx84x 系列内部还设计了钳位电路，器件VPCx842/4 的VDD 电压大约上升至19V（VPCx843/5 为13V）时，它的电流随着其电压增加而逐渐增加，直到24.7V（VPCx843/5 为19V）时电流达到最大值14mA（典型值）。适当设计辅助供电的限流电阻，在辅助供电过高时可阻止VDD 电压升高，避免超出功率管栅极的额定电压。 VPCx84x 提供多种型号，它们的主要区别是温度范围、最大占空比以及开启和关闭阈值电压不同。具有较高开启或关闭迟滞的器件是离线电源的理想选择，而具有较窄迟滞范围的器件则适用于DC-DC 应用。VPC284x 的工作温度范围为–40°C至125°C ，VPC384x 的工作温度范围为 -25°C 至 85°C。 VPCx84x 系列是通用性很强的PWM 控制芯片，适用于实现AC-DC 或DC-DC 固定频率电流模式控制方案，以及脉冲发生器等。内部集成的功能包括欠压锁定(UVLO)、基准电压源、小于100uA 的启动电路、为误差放大器输入端提供 ±1% 精密的基准、确保锁存操作的逻辑、电流限制控制的脉宽调制(PWM)比较器、还提供由PMOS管和NMOS 管组成的输出级，用于提供或吸收高峰值电流。 这些系列产品之间的主要区别在于UVLO 阈值、可接受的环境温度范围和最大占空比。VPCx842 和VPCx844 器件上的14.6V (ON)和8.7V(OFF)的典型UVLO 阈值，使其适合离线AC-DC 应用。VPCx843 和VPCx845 器件的相应典型阈值为8.5V (ON)和7.7V(OFF)，使其适合用于DC-DC 应用中使用的稳压输入电压。VPCx842 和VPCx843 器件的工作占空比接近 100%。VPCx844 和VPCx845 通过添加一个内部触发触发器获得 0% 到50% 的占空比范围，该触发器每隔一个时钟周期将输出消隐。VPC284x 系列器件的推荐工作温度范围为–40°C 至105°C ，VPC384x 系列器件的推荐工作温度范围为– -25°C 至 85°C。

• 启动电流低至50uA，最大100uA
• 52kHz 频率时工作电流仅为 2.7mA
• CS 快速比较，延时低至30nS
• 最大工作频率1MHz
• ±1% 精度的误差放大器比较电压
• 轨对轨输出电压OUT，接1nF 电容时，输出上升时间30nS，下降时间20nS，逐周期电流限制
• 修调振荡器泄放电流
• 内置钳位吸收电路

• 任何极性的开关稳压器
• 变压器耦合DC-DC 转换器
• BMS 辅助电源
