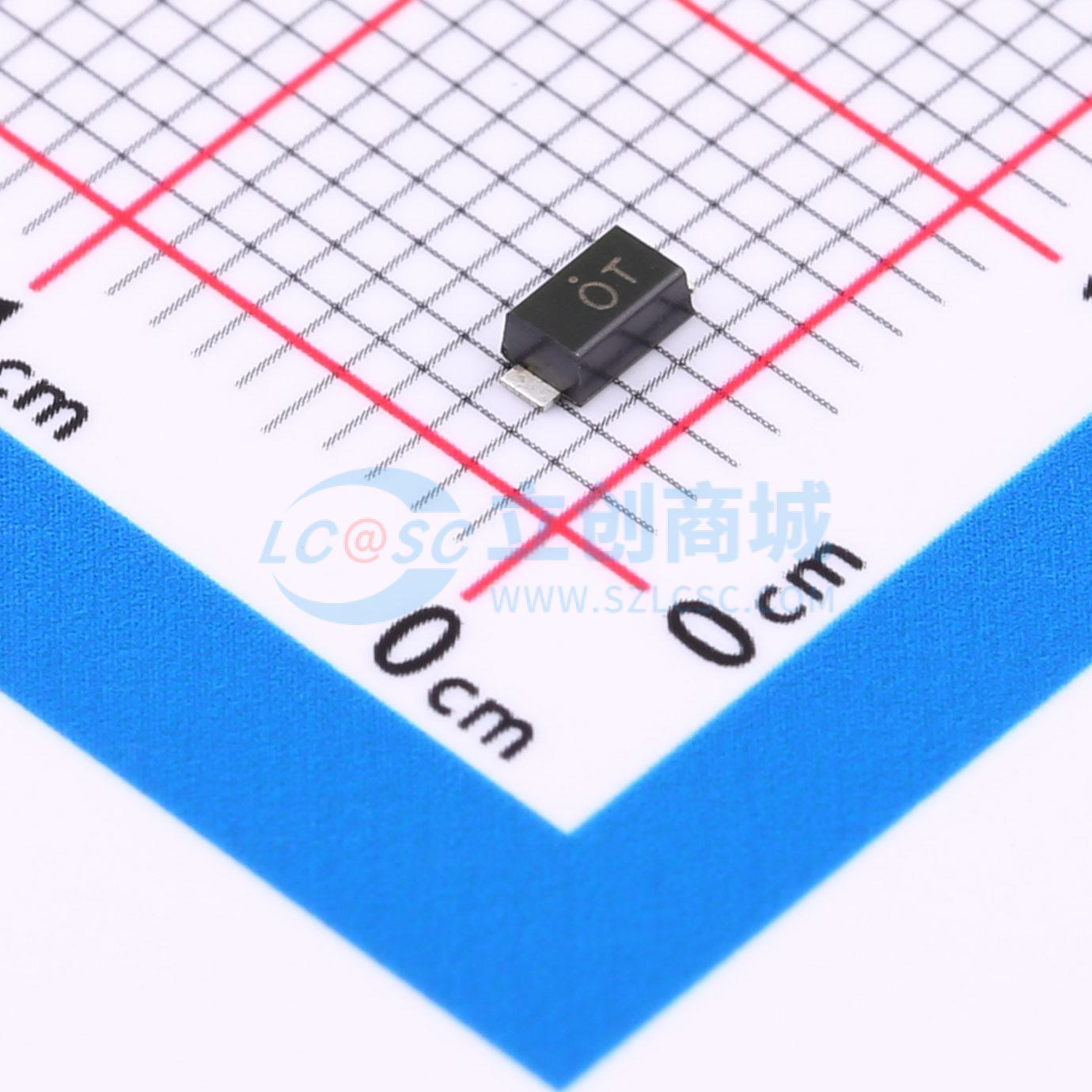

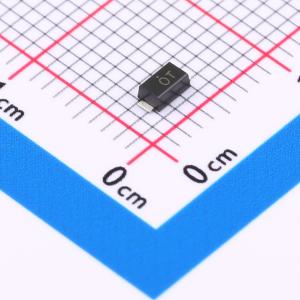

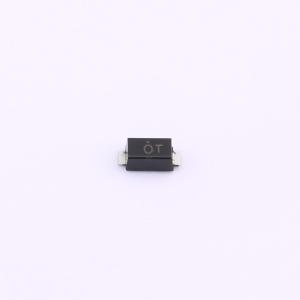

SMF18CA
双向TVS 18V截止 峰值脉冲电流：6.8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款SOD-123FL封装双向TVS瞬态抑制二极管，专为18V系统提供全面的正负向过电压防护。具备高达6.8A的峰值脉冲电流承载能力，能快速响应并钳位电路中的瞬态电压变化，有效抵御浪涌、静电放电等瞬态事件对电子设备造成的冲击损害，是中高电压应用场合下电源线及信号接口的理想保护选择。
- 商品型号
- SMF18CA
- 商品编号
- C7466400
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.043983克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 29.2V | |
| 峰值脉冲电流(Ipp) | 6.8A | |
| 峰值脉冲功率(Ppp) | 200W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 20V；22.1V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装
- 玻璃钝化结
- 低电感
- 塑料封装符合美国保险商实验室阻燃标准
应用领域
- I/O接口
- AC/DC电源
- 低频信号传输线
