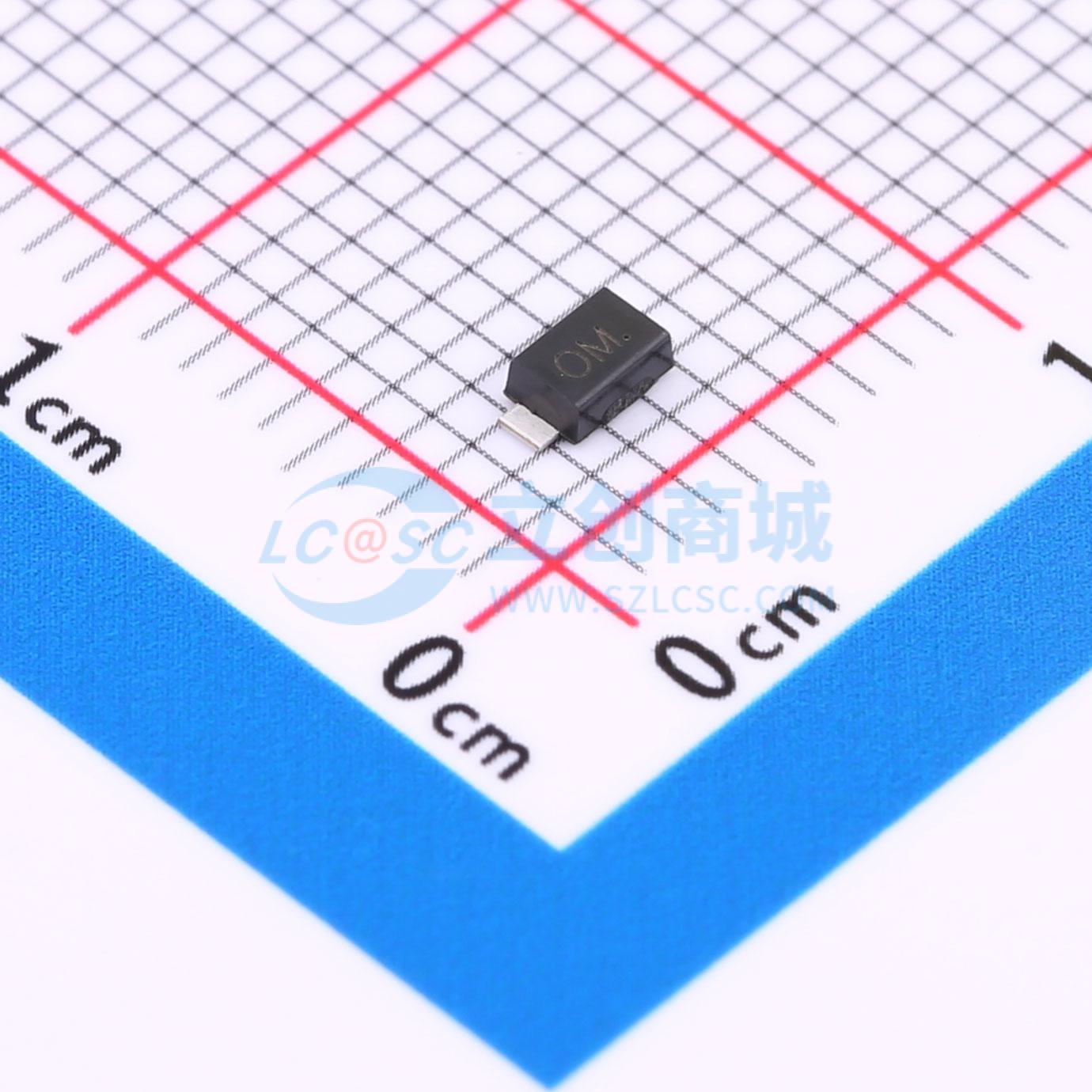

温馨提醒：图片仅供参考，商品以实物为准
SMF15CA
双向TVS 15V截止 峰值脉冲电流：8.2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本款SOD-123FL封装的双向TVS瞬态抑制二极管，适用于广泛电路保护需求。具有15V的稳定反向工作电压VRWM及强大的8.2A双向峰值脉冲电流IPP承受能力，能在瞬间高效抑制电源和信号线上的过电压瞬变、浪涌冲击及静电放电，确保电子设备免受损害，是高可靠性系统接口的理想防护选择。
- 商品型号
- SMF15CA
- 商品编号
- C7466404
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.039417克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 8.2A | |
| 峰值脉冲功率(Ppp) | 200W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 16.7V；18.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间。
- 低外形封装。
- 玻璃钝化结。
- 低电感。
- 塑料封装符合美国保险商实验室的阻燃标准。
- 外壳：符合JEDEC标准的SOD-123FL/SMF模塑塑料外壳。
- 端子：符合MIL-STD-750方法2026A的可焊性要求。
- 极性：外壳上标有极性符号。
- 安装位置：任意。
- 重量：0.007盎司，0.02克。
- 标记：日期代码和标记代码。
应用领域
- I/O接口
- AC/DC电源
- 低频信号传输线
