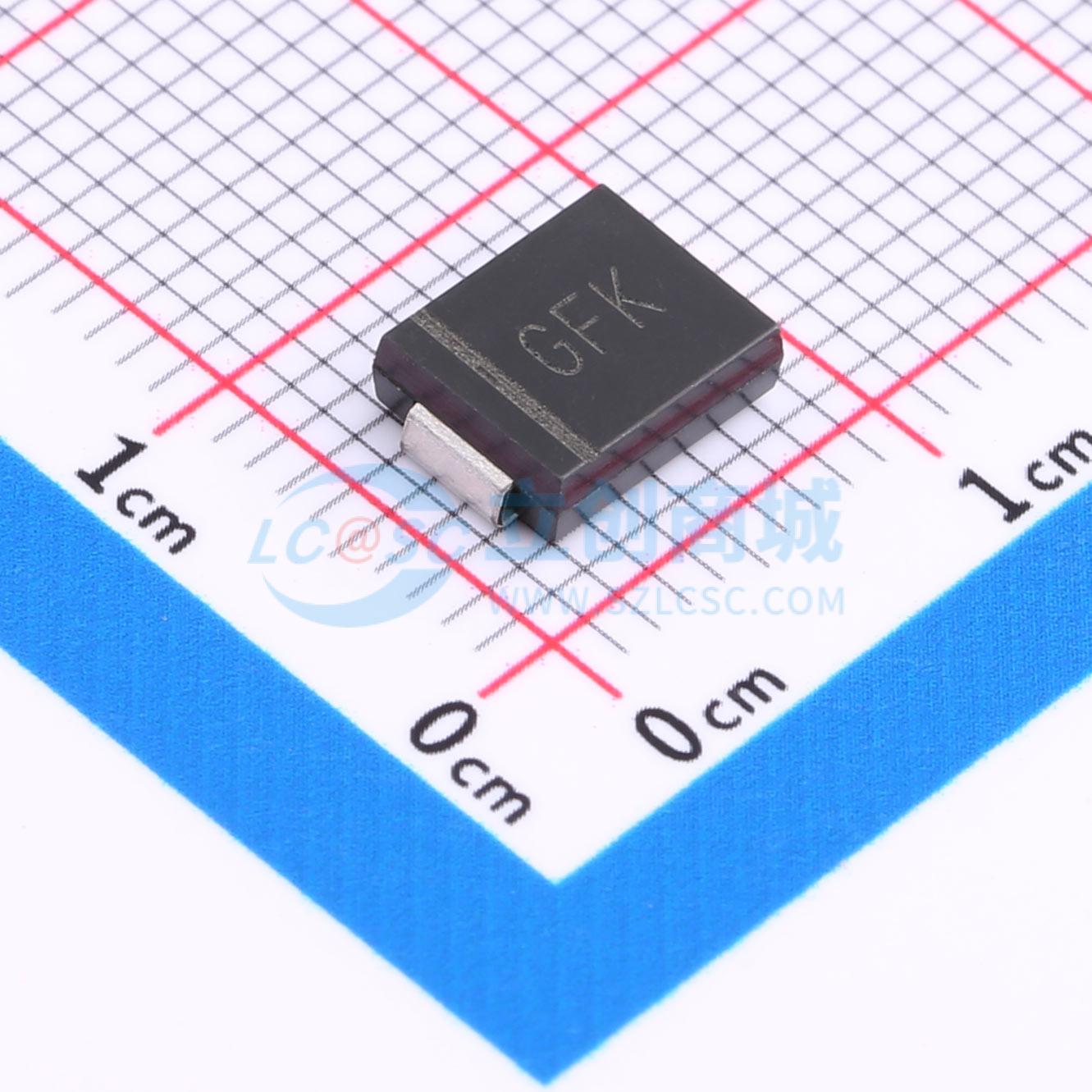

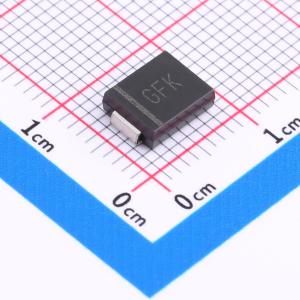

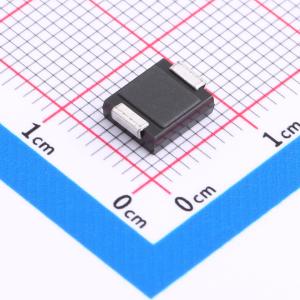

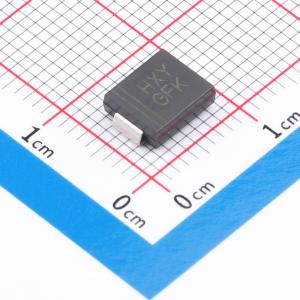

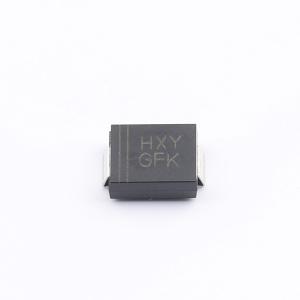

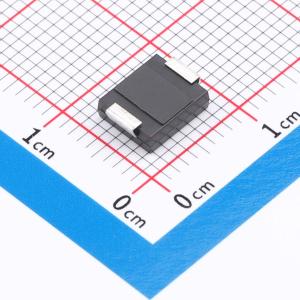

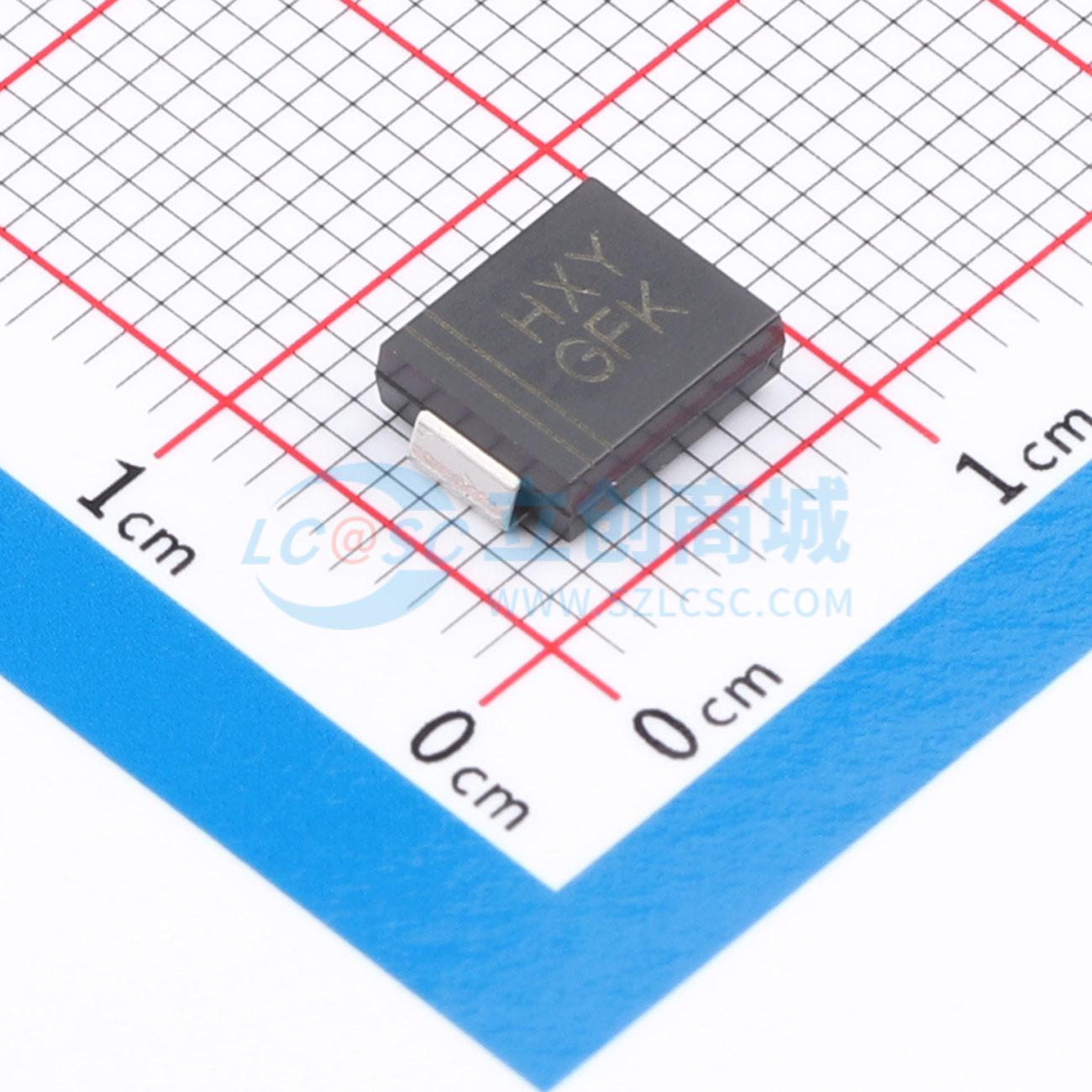

SMCJ30A
SMCJ30A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 此款单向TVS瞬态抑制二极管采用SMC封装，专为30V系统提供强大过电压保护。其卓越的峰值脉冲电流能力高达31A，在正向瞬变条件下快速响应并精确钳位电压，有效抵御高能量浪涌冲击，确保敏感电子设备免受瞬间高压损害，是高功率应用场合的理想防护组件。
- 商品型号
- SMCJ30A
- 商品编号
- C7466413
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.346733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 48.4V | |
| 峰值脉冲电流(Ipp) | 31A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us | |
| 击穿电压 | 33.3V | |
| 反向电流(Ir) | 1pA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下具有1500W的峰值脉冲功率能力
- 重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1μA
- 塑料封装符合UL 94V - 0阻燃等级
应用领域
-输入/输出接口-交流/直流电源-低频信号传输线(RS232、RS485等)
