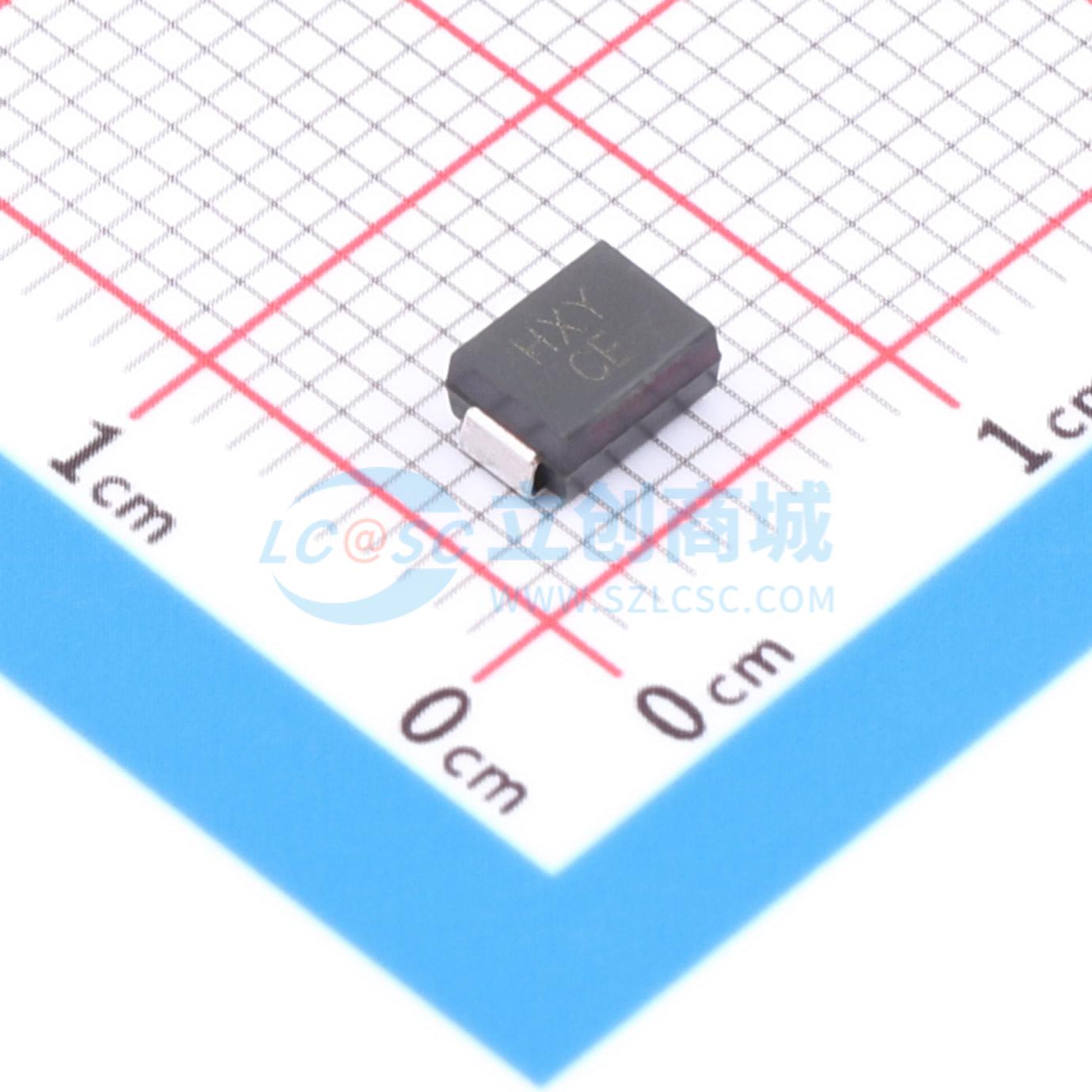

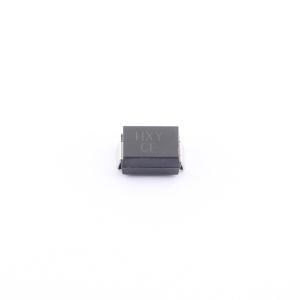

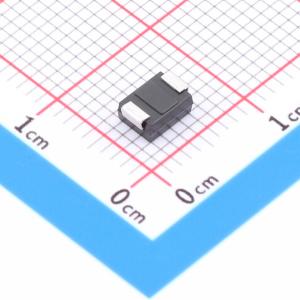

SMBJ26CA
双向TVS 26V截止 峰值浪涌电流：14.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款SMB封装的Bi双向TVS瞬态抑制二极管，适用于26V电压系统，提供全面的正负向过压防护。在瞬态事件中可承受高达14.3A峰值脉冲电流，具备快速响应和高效钳位性能，有效防止雷击、静电等瞬变现象对电子设备造成损害，是中高电压环境的理想双向浪涌保护器件。
- 商品型号
- SMBJ26CA
- 商品编号
- C7466435
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.1924克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 26V | |
| 钳位电压 | 42.1V | |
| 峰值脉冲电流(Ipp) | 14.3A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压 | 28.9V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000 μs波形下具有600W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1 μA
- 塑料封装符合UL 94V-0阻燃等级
应用领域
-输入/输出接口-交流/直流电源-低频信号传输线(RS232、RS485等)
