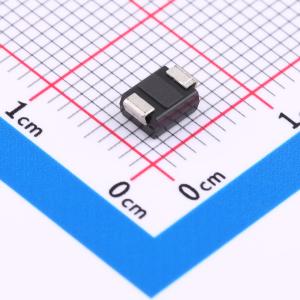

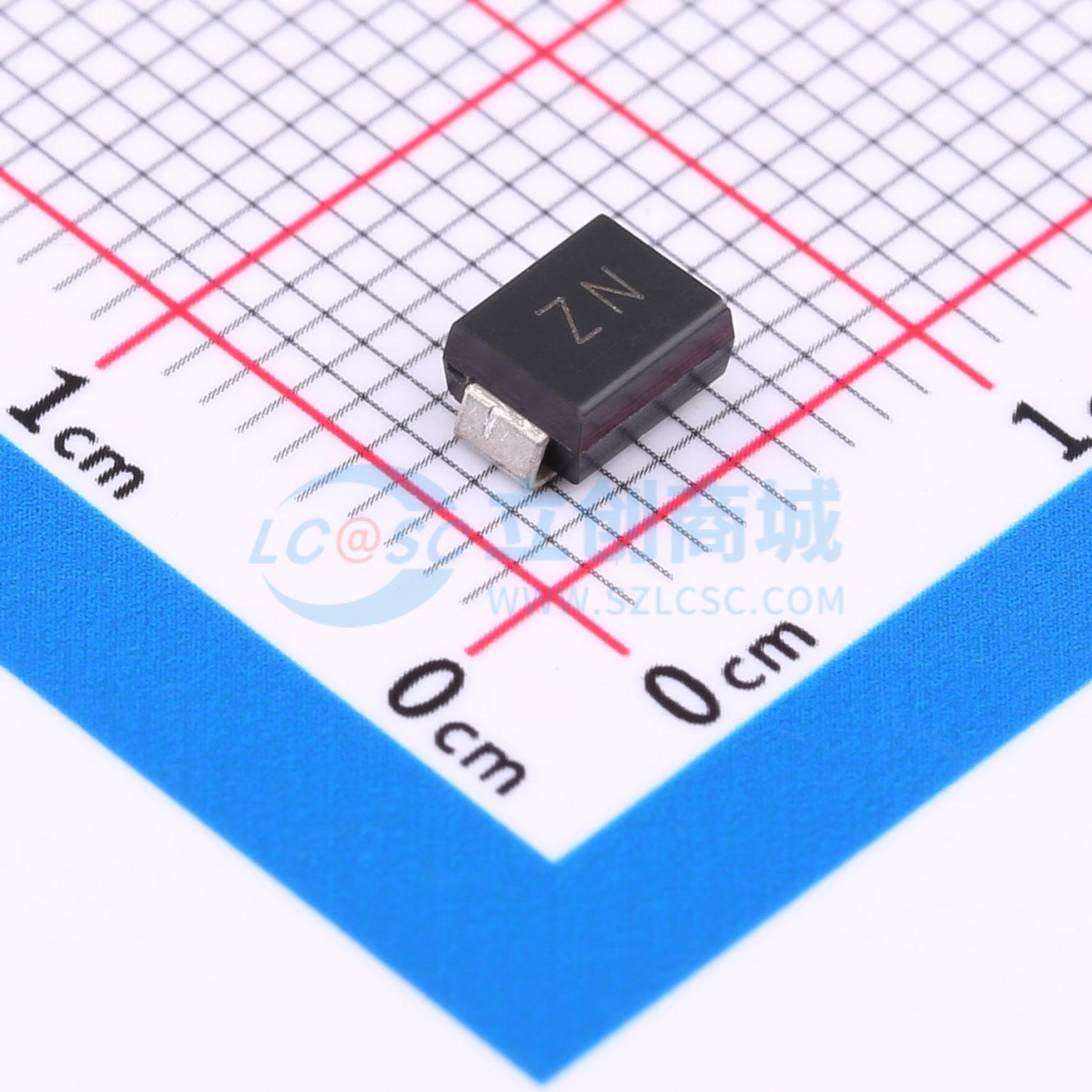

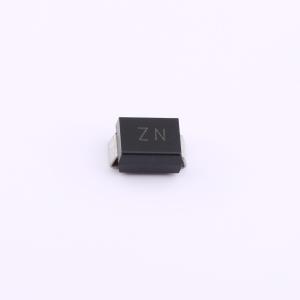

SMBJ100CA
双向TVS 100V截止 峰值脉冲电流：3.7A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款SMB封装Bi双向TVS瞬态抑制二极管，适用于100V电压系统，提供全面的正负向过压保护。在瞬态事件中能承受高达3.7A的峰值脉冲电流IPP，响应迅速并有效钳位异常电压，尤其适合高电压环境下的电源线、信号线防护，有效抵御雷击、静电等瞬态冲击对电子设备的影响。
- 商品型号
- SMBJ100CA
- 商品编号
- C7466451
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.189467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 100V | |
| 钳位电压 | 162V | |
| 峰值脉冲电流(Ipp) | 3.7A | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压(VBR) | 111V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | - | |
| 类型 | TVS | |
| Cj-结电容 | - |
