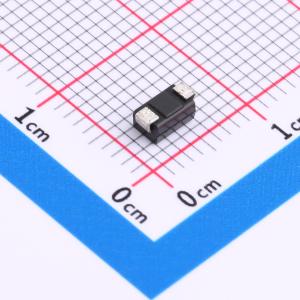

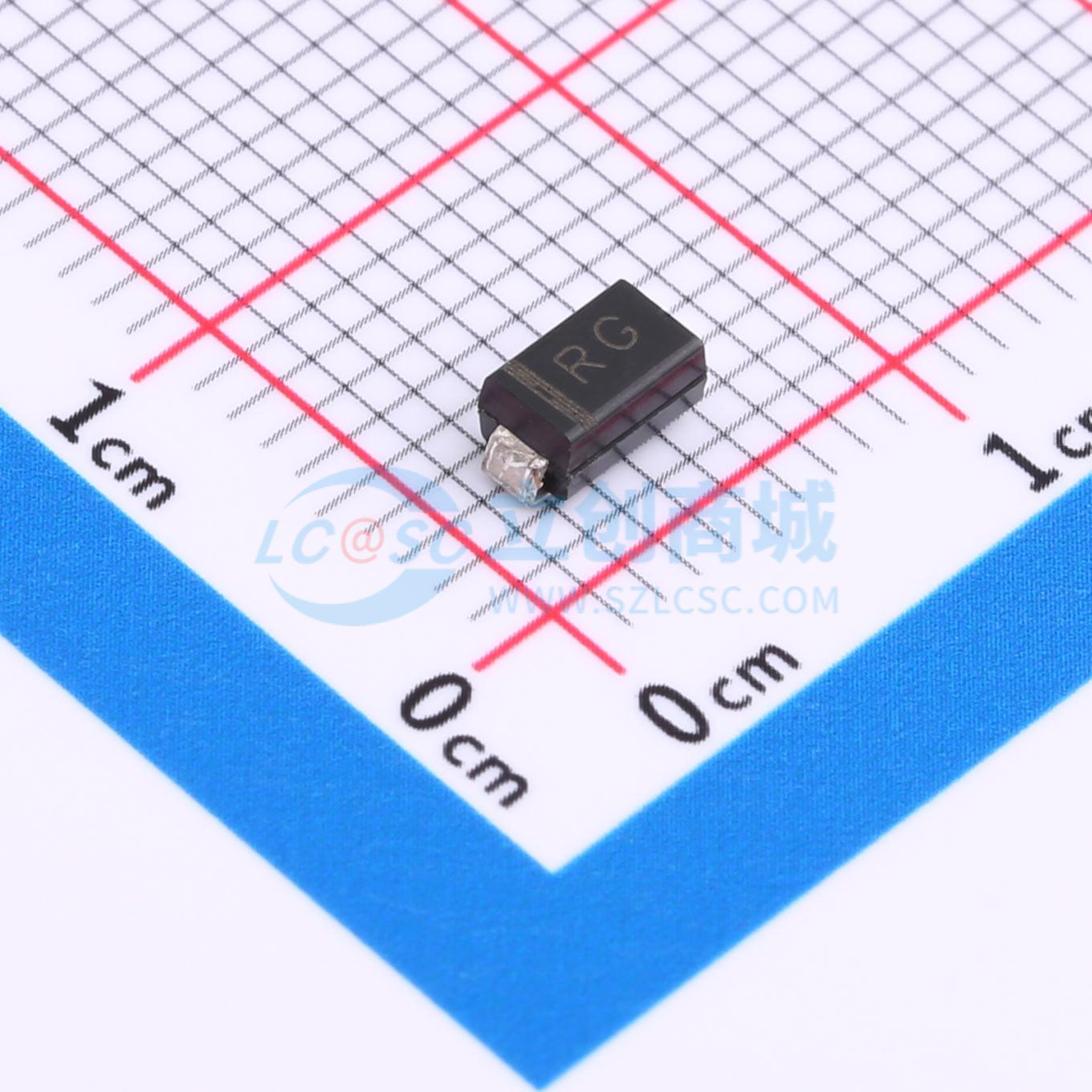

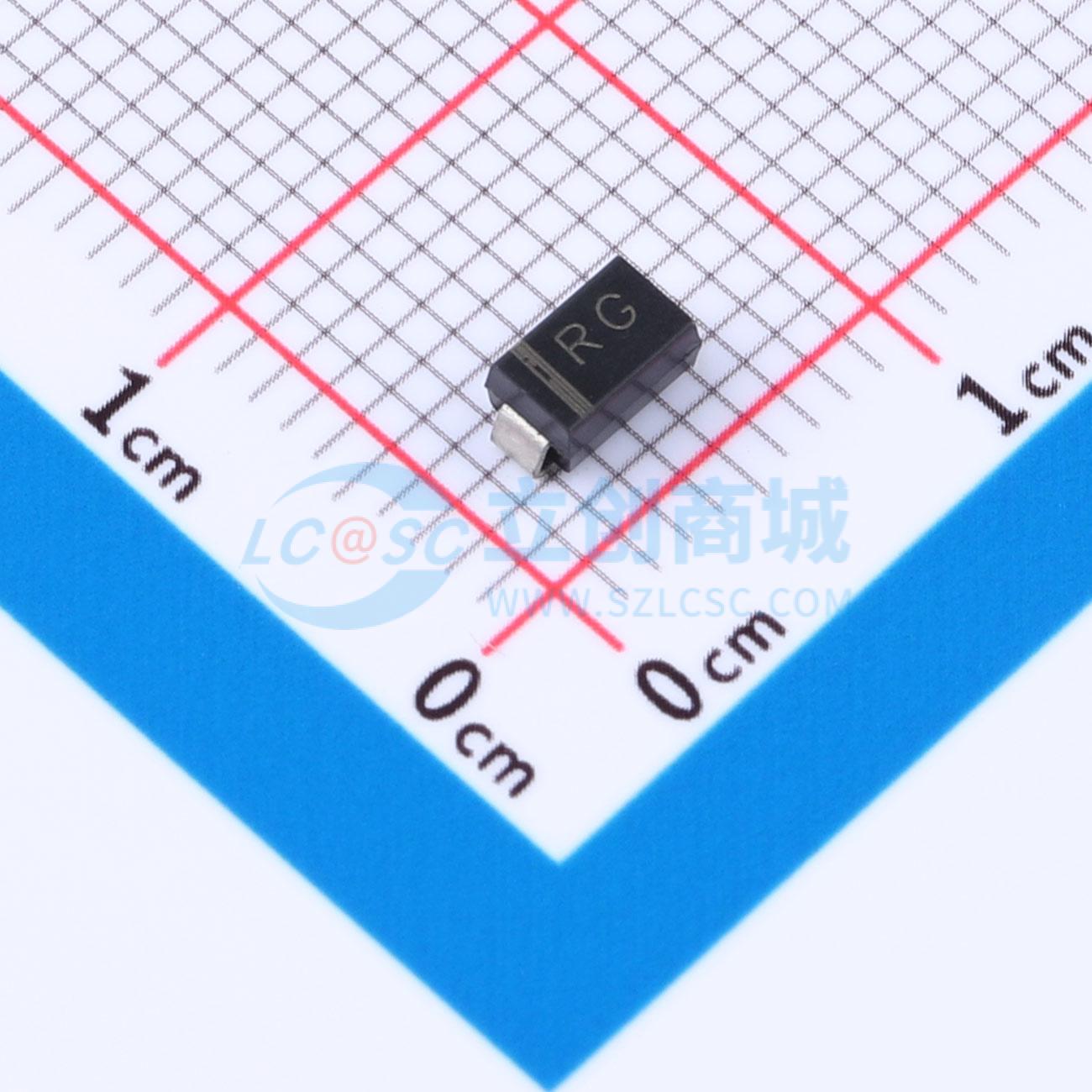

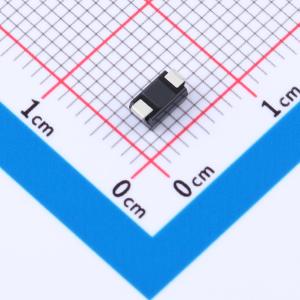

SMAJ58A
单向TVS 58V截止 峰值脉冲电流：4.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款TVS瞬态抑制二极管为Uni单向类型，采用小型化SMA封装，适用于高效能电路保护。具有58V的稳定反向工作电压VRWM，在面对瞬态过压事件时可承受高达4.3A的峰值脉冲电流IPP，确保快速响应并有效钳位电压，为电子设备提供卓越的单向过压防护，适用于电源线、信号线等领域的防雷击、静电放电保护需求。
- 商品型号
- SMAJ58A
- 商品编号
- C7466464
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.1177克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 58V | |
| 钳位电压 | 93.6V | |
| 峰值脉冲电流(Ipp) | 4.3A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W | |
| 击穿电压 | 64.4V；71.2V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000 μs波形下具有400W的峰值脉冲功率能力
- 重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1 μA
- 塑料封装符合美国保险商实验室94V - 0阻燃等级
应用领域
-输入/输出接口-交流/直流电源-低频信号传输线(RS232、RS485等)
