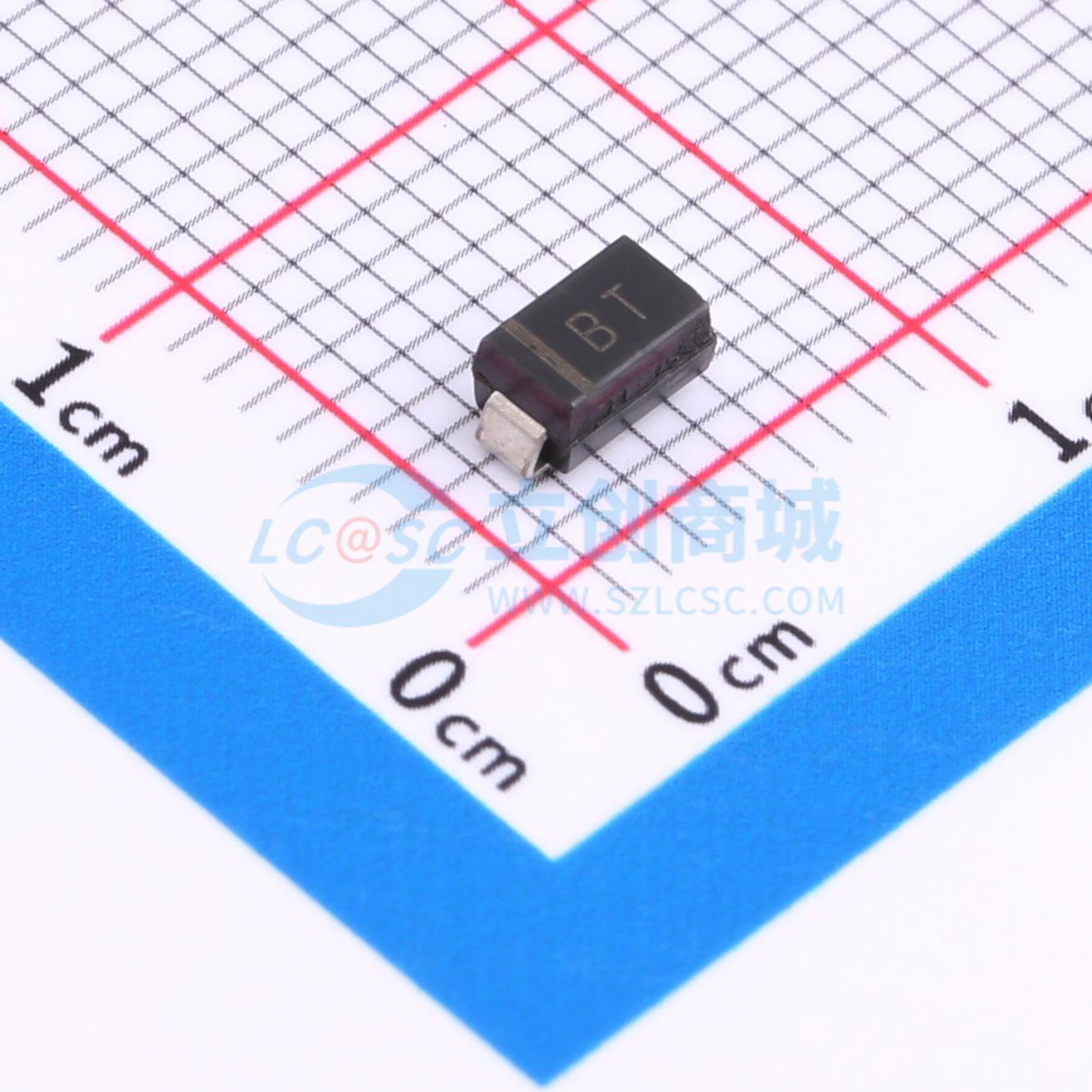

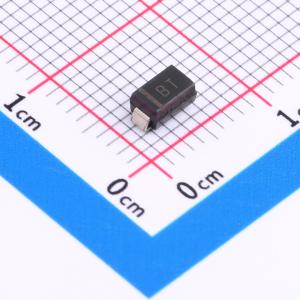

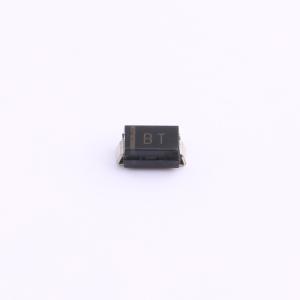

温馨提醒：图片仅供参考，商品以实物为准
SMAJ18A
单向TVS 18V截止 峰值脉冲电流：13.7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该SMA封装单向TVS瞬态抑制二极管适用于18V电压系统，提供强大正向过压保护。具备高达13.7A的峰值脉冲电流处理能力，在电路遇到瞬态高压时能快速响应并精确钳位，有效抵御雷击、浪涌等冲击，确保电子设备在恶劣条件下稳定、安全运行。
- 商品型号
- SMAJ18A
- 商品编号
- C7466487
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.11774克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 29.2V | |
| 峰值脉冲电流(Ipp) | 13.7A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W | |
| 击穿电压 | 20V；22.1V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000 μs波形下具有400W的峰值脉冲功率能力
- 重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1 μA
- 塑料封装符合美国保险商实验室94V - 0阻燃等级
应用领域
-输入/输出接口-交流/直流电源-低频信号传输线(RS232、RS485等)
