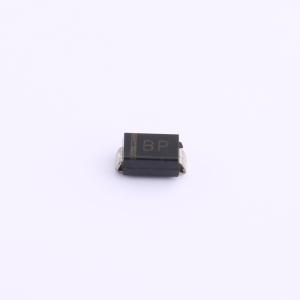

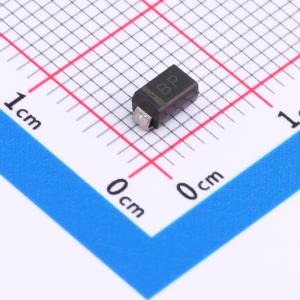

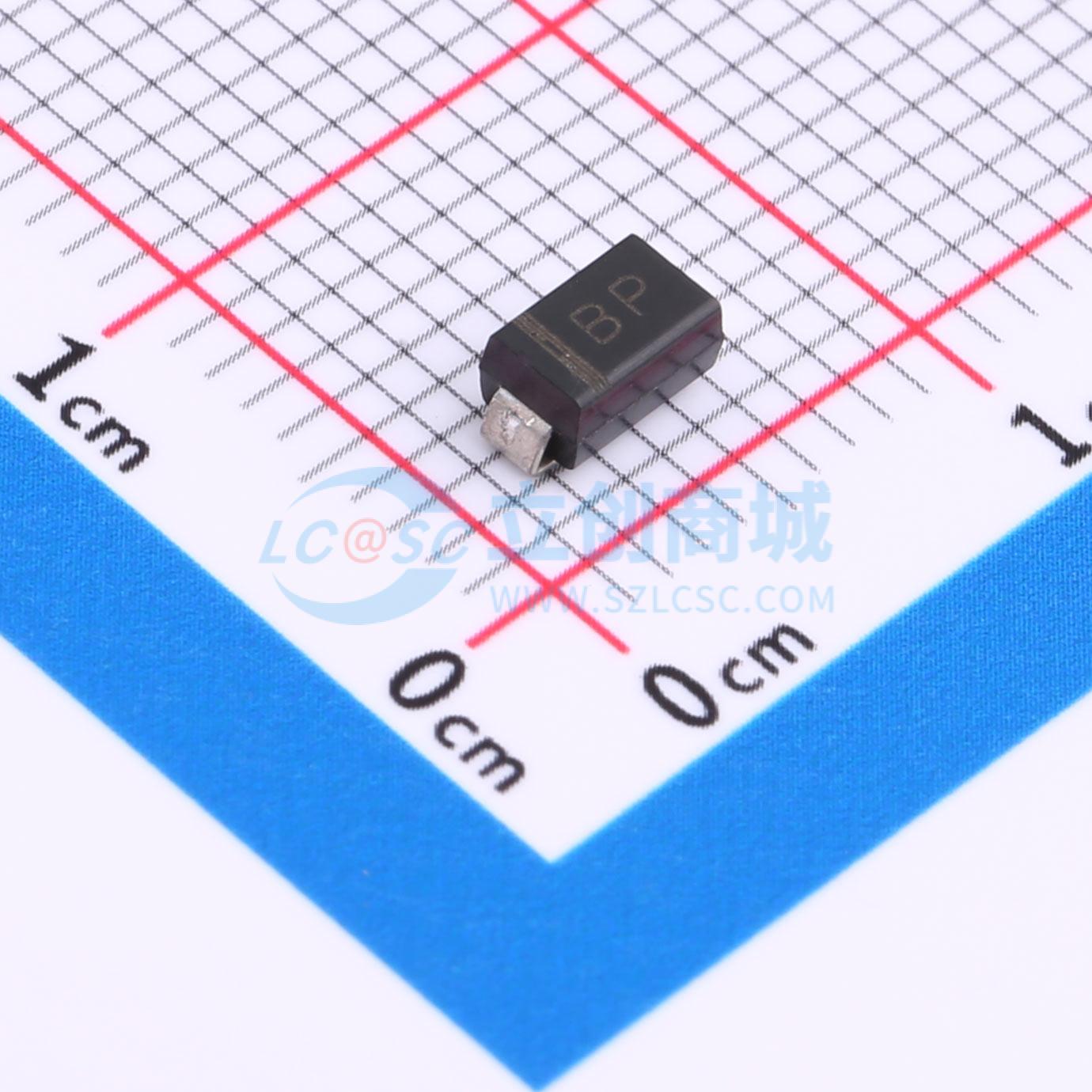

SMAJ16A
单向TVS 16V截止 峰值脉冲电流：15.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款SMA封装的单向TVS瞬态抑制二极管，专为16V反向工作电压下的精密电路提供高效保护。拥有高达15.4A的峰值脉冲电流承受能力，在瞬间过压事件中快速响应，精准钳位电压以防止过载损害。作为理想的防雷击和浪涌保护器件，它确保电子设备在遭受瞬态电压冲击时仍能保持稳定、安全运行状态。
- 商品型号
- SMAJ16A
- 商品编号
- C7466490
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.11808克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 16V | |
| 钳位电压 | 26V | |
| 峰值脉冲电流(Ipp) | 15.4A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压 | 17.8V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000 μs波形下具有400W的峰值脉冲功率能力
- 重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1 μA
- 塑料封装符合美国保险商实验室94V - 0阻燃等级
应用领域
-输入/输出接口-交流/直流电源-低频信号传输线(RS232、RS485等)
