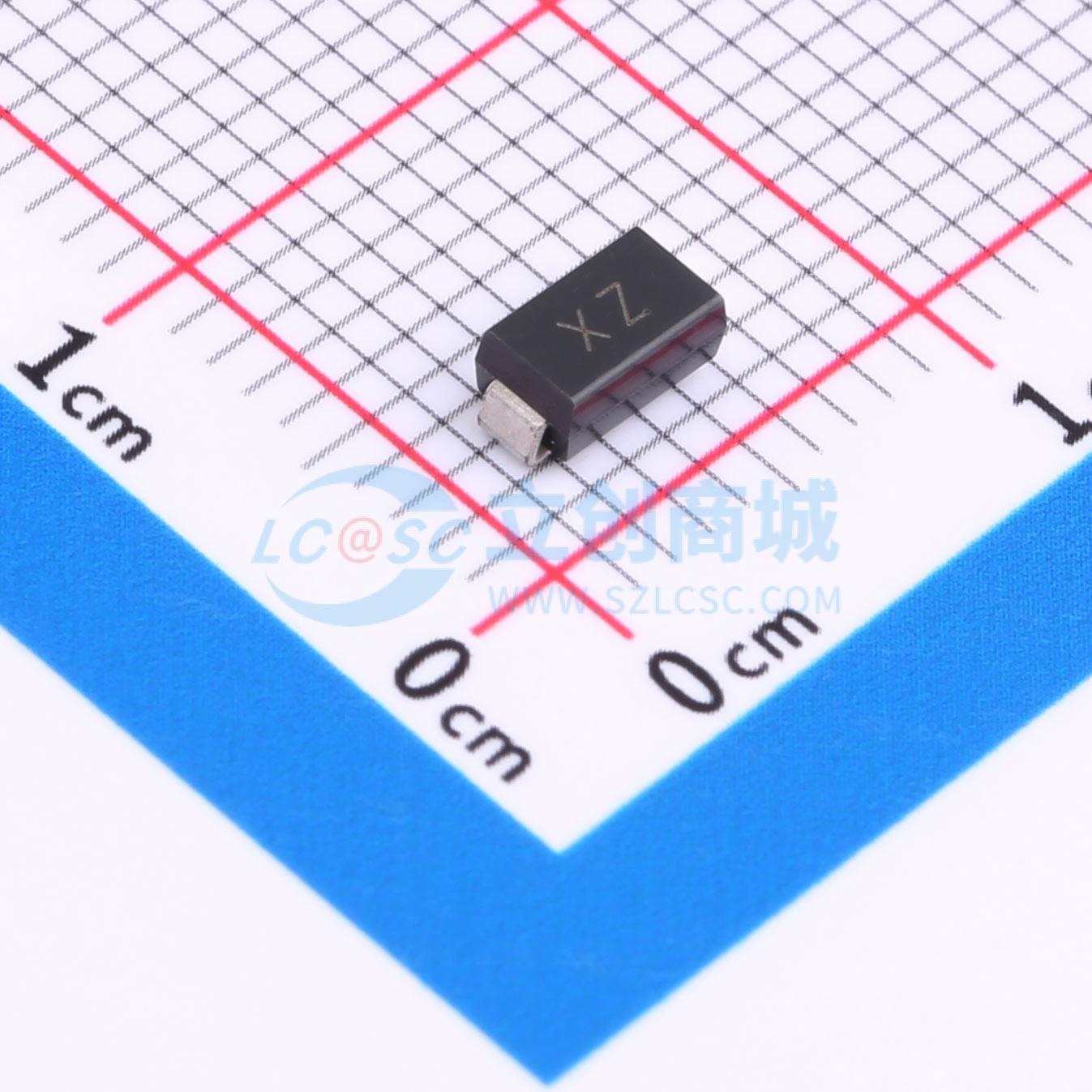

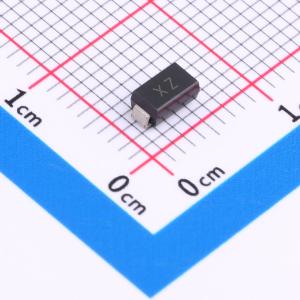

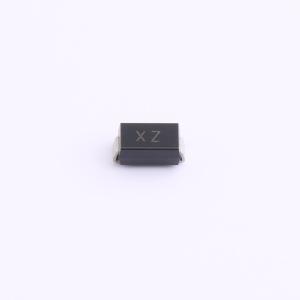

温馨提醒：图片仅供参考，商品以实物为准
SMAJ24CA
双向TVS 24V截止 峰值脉冲电流：10.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款SMA封装的TVS瞬态抑制二极管为Bi双向类型，专为高效能双向过电压保护设计。具有24V的稳定双向反向工作电压VRWM，在正负极性瞬变中均表现出色，可承受峰值脉冲电流IPP高达10.3A。它能够快速响应并精确钳位瞬间高压，有效防止雷击、静电放电等引起的电路损坏，是电源线、信号线以及各类电子设备理想的瞬态保护解决方案。
- 商品型号
- SMAJ24CA
- 商品编号
- C7466481
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.11502克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 38.9V | |
| 峰值脉冲电流(Ipp) | 10.3A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000 μs波形下具有400W的峰值脉冲功率能力
- 重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1 μA
- 塑料封装符合美国保险商实验室94V - 0阻燃等级
应用领域
-输入/输出接口-交流/直流电源-低频信号传输线(RS232、RS485等)
