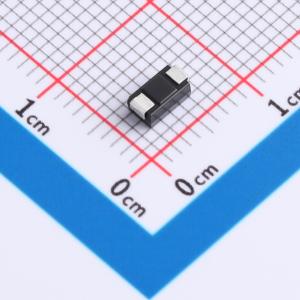

温馨提醒：图片仅供参考，商品以实物为准

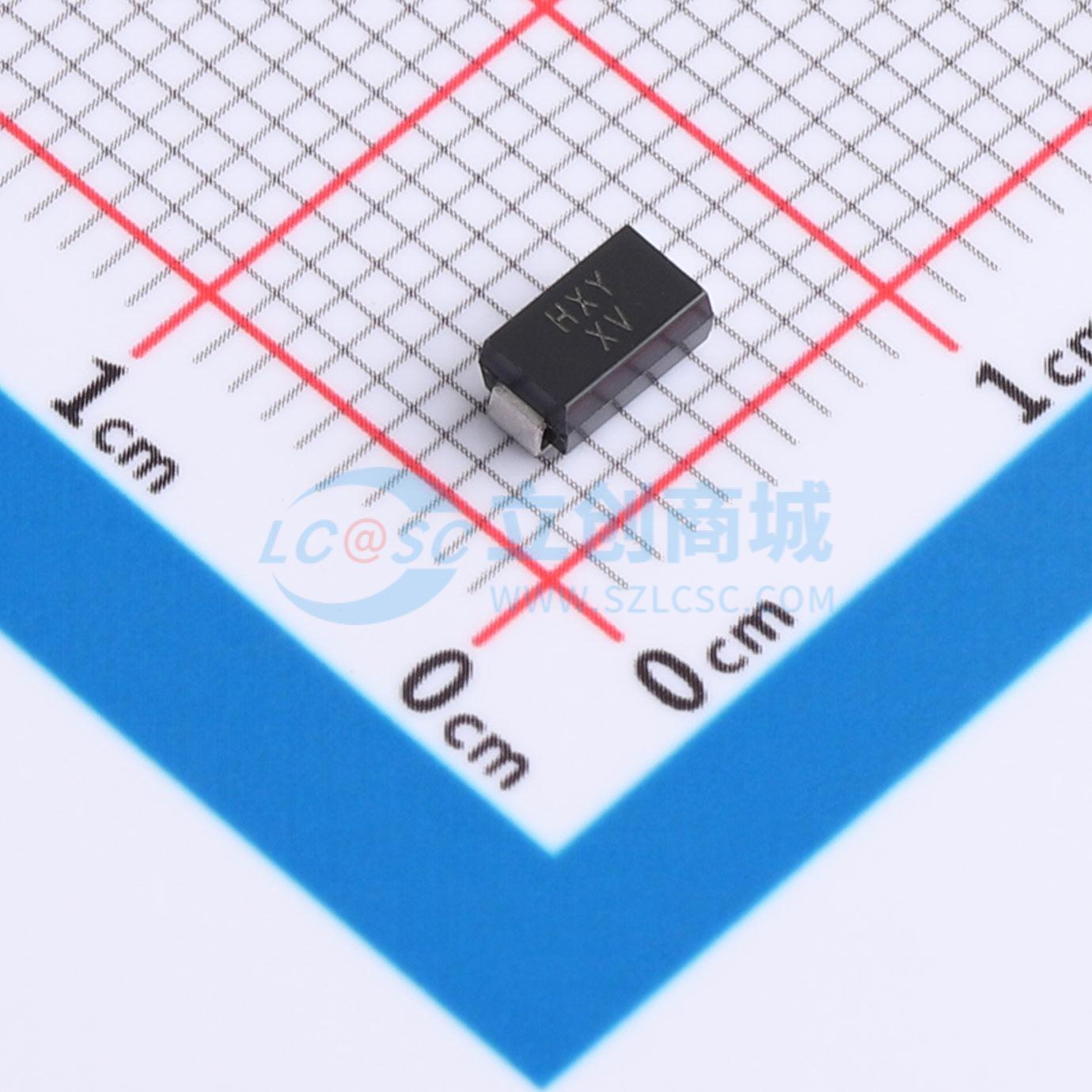

SMAJ20CA
双向TVS 20V截止 12.3A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本产品是一款静电和浪涌保护元器件，适用于保护敏感设备免受突发电压和电流冲击。具有12.3A的电流承载能力，20V的工作电压，以及单通道设计。采用Bi双向类型，确保有效防护各类过压和过流现象，保障设备稳定运行。
- 商品型号
- SMAJ20CA
- 商品编号
- C7466484
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.11682克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 20V | |
| 钳位电压 | 32.4V | |
| 峰值脉冲电流(Ipp) | 12.3A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W | |
| 击穿电压 | 22.2V；24.5V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000 μs波形下具有400W的峰值脉冲功率能力
- 重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1 μA
- 塑料封装符合美国保险商实验室94V - 0阻燃等级
应用领域
-输入/输出接口-交流/直流电源-低频信号传输线(RS232、RS485等)
