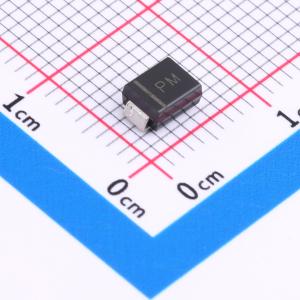

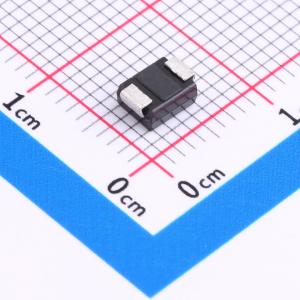

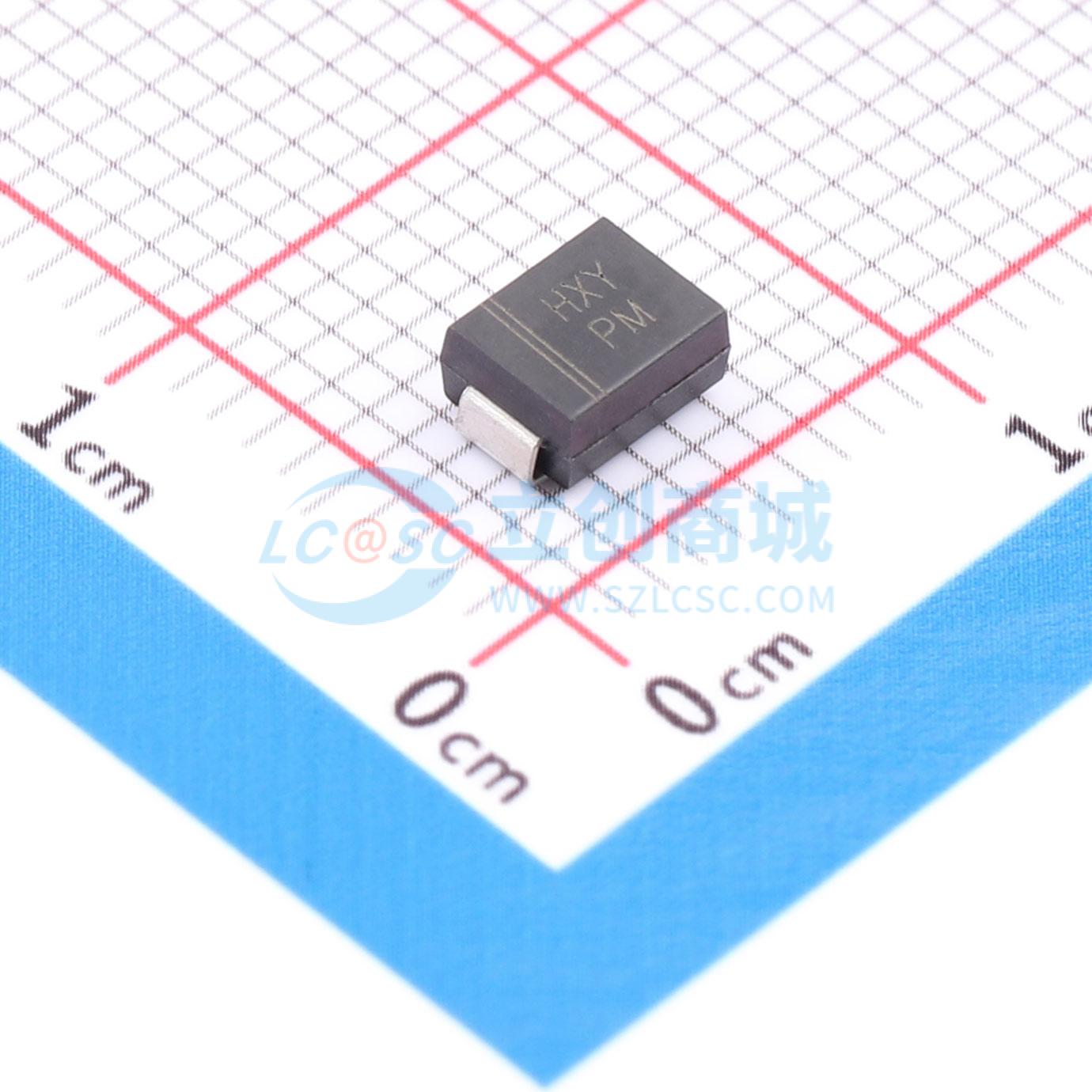

SMBJ150A
单向TVS 150V截止 峰值脉冲电流：2.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该单向TVS瞬态抑制二极管采用SMB封装，专为150V直流工作电压下的电路提供高效过压防护。器件具有2.5A的最大脉冲峰值电流（IPP）承受能力，在正向过电压事件中能迅速响应并准确钳位电压，有效防止瞬态高压对电子设备造成损害，是高可靠性和紧凑空间应用的理想选择。
- 商品型号
- SMBJ150A
- 商品编号
- C7466447
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.1911克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 150V | |
| 钳位电压 | 243V | |
| 峰值脉冲电流(Ipp) | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压 | 167V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000 μs波形下具有600W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1 μA
- 塑料封装符合UL 94V-0阻燃等级
应用领域
-输入/输出接口-交流/直流电源-低频信号传输线(RS232、RS485等)
