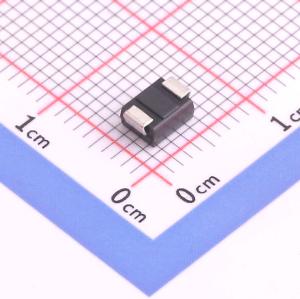

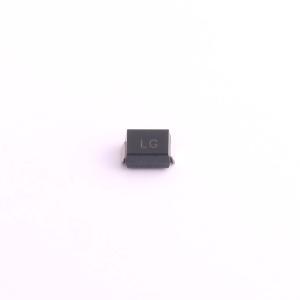

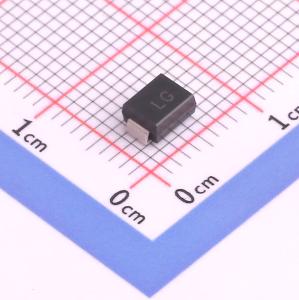

SMBJ13CA
双向TVS 13V截止 峰值脉冲电流：28A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本元器件专为保护敏感设备免受静电和浪涌危害设计，具备28A的电流承载能力和13V的工作电压。采用单通道Bi双向类型，确保高效能保护。适用于多种电子系统，为您的设备提供坚固的保护屏障，确保稳定运行。
- 商品型号
- SMBJ13CA
- 商品编号
- C7466448
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.189367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 13V | |
| 钳位电压 | 21.5V | |
| 峰值脉冲电流(Ipp) | 28A | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压(VBR) | 14.4V；15.9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | - | |
| 类型 | TVS | |
| Cj-结电容 | - |
