温馨提醒：图片仅供参考，商品以实物为准

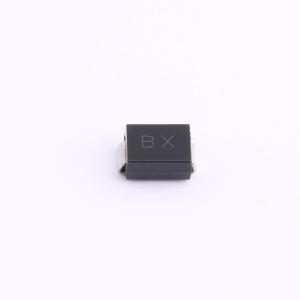

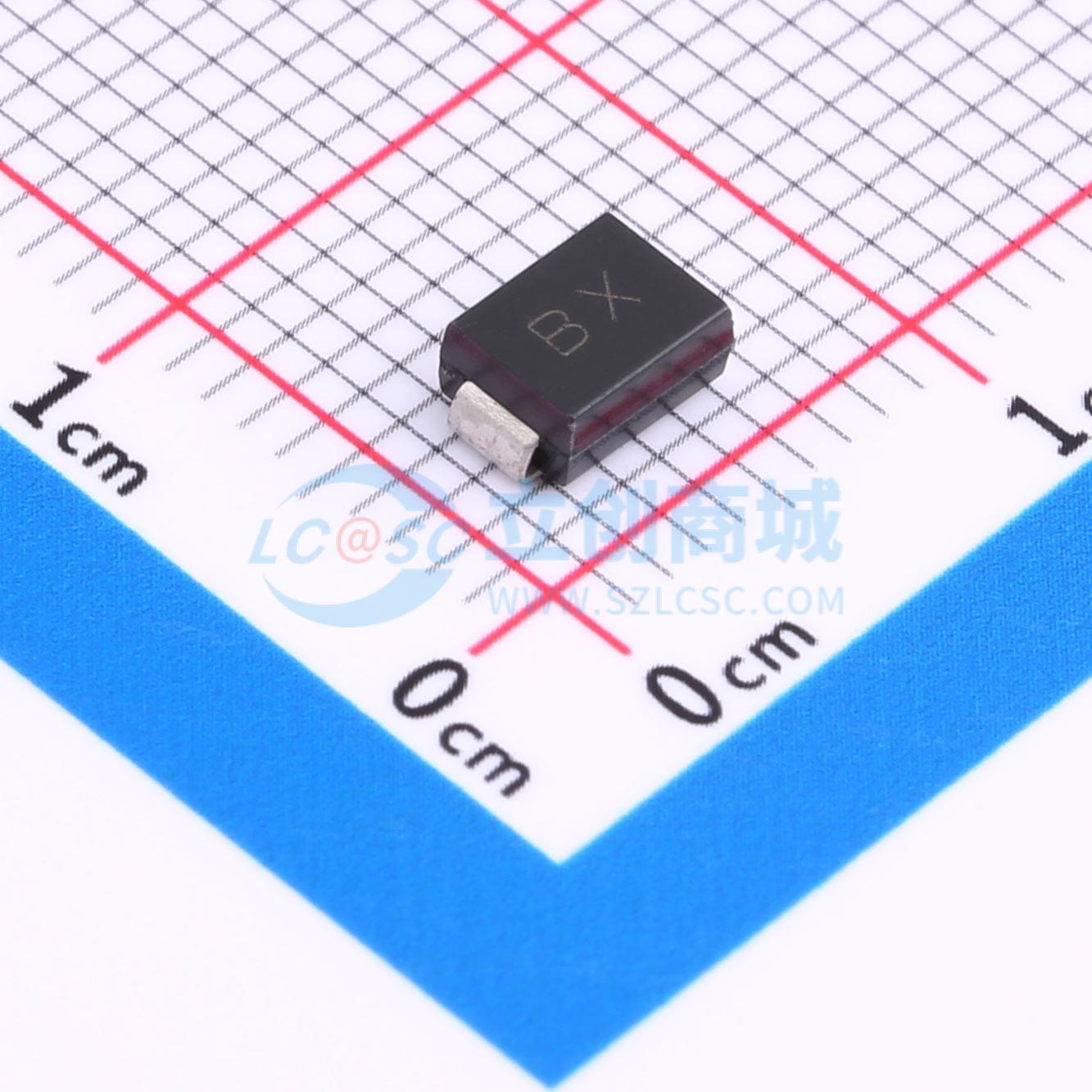

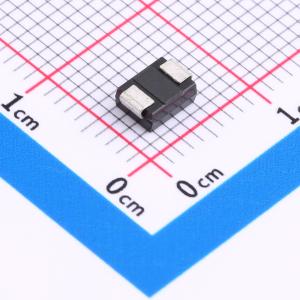

SMBJ22CA
双向TVS 22V截止 峰值脉冲电流：16.9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该SMB封装Bi双向TVS瞬态抑制二极管，专为22V系统设计，具备出色的双向过压防护能力。可在正负瞬态事件中承受高达16.9A峰值脉冲电流，快速响应并有效钳位电压尖峰，适用于电源线和信号线的双向浪涌保护，有效防止雷击、静电等瞬态现象对电子设备造成损害。
- 商品型号
- SMBJ22CA
- 商品编号
- C7466439
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.185833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 22V | |
| 钳位电压 | 35.5V | |
| 峰值脉冲电流(Ipp) | 16.9A | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压(VBR) | 24.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | - | |
| 类型 | TVS | |
| Cj-结电容 | - |
