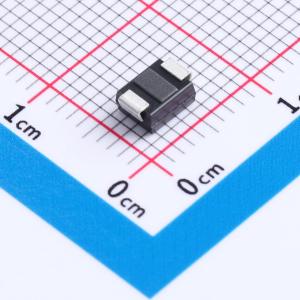

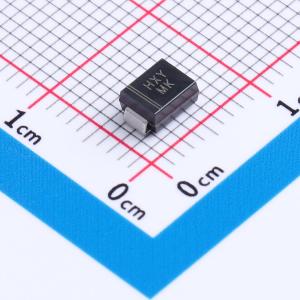

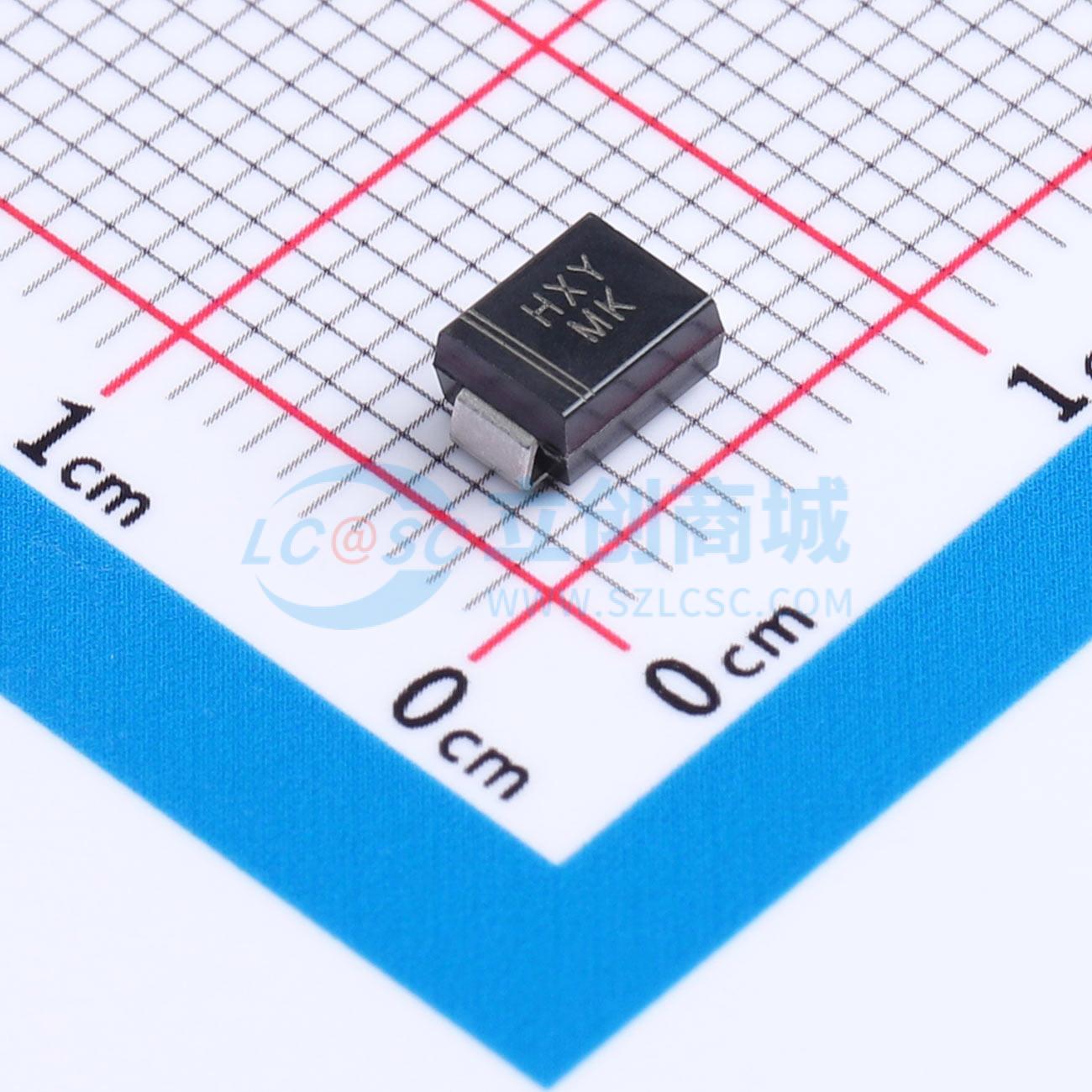

SMBJ30A
单向TVS 30V截止 峰值脉冲电流：12.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款SMB封装Uni单向TVS瞬态抑制二极管，专为30V系统提供高效过压防护。具备12.4A峰值脉冲电流承受能力，在瞬态电压事件中快速响应并精确钳位至安全水平，有效抵御雷击、静电等瞬变现象对电子设备的冲击，是中等电压应用的理想单向浪涌保护器件。
- 商品型号
- SMBJ30A
- 商品编号
- C7466432
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.191233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 48.4V | |
| 峰值脉冲电流(Ipp) | 12.4A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压 | 33.3V；36.8V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000 μs波形下具有600W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1 μA
- 塑料封装符合UL 94V-0阻燃等级
应用领域
-输入/输出接口-交流/直流电源-低频信号传输线(RS232、RS485等)
