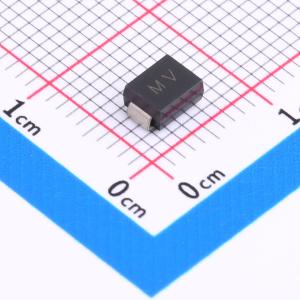

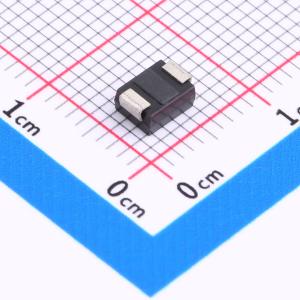

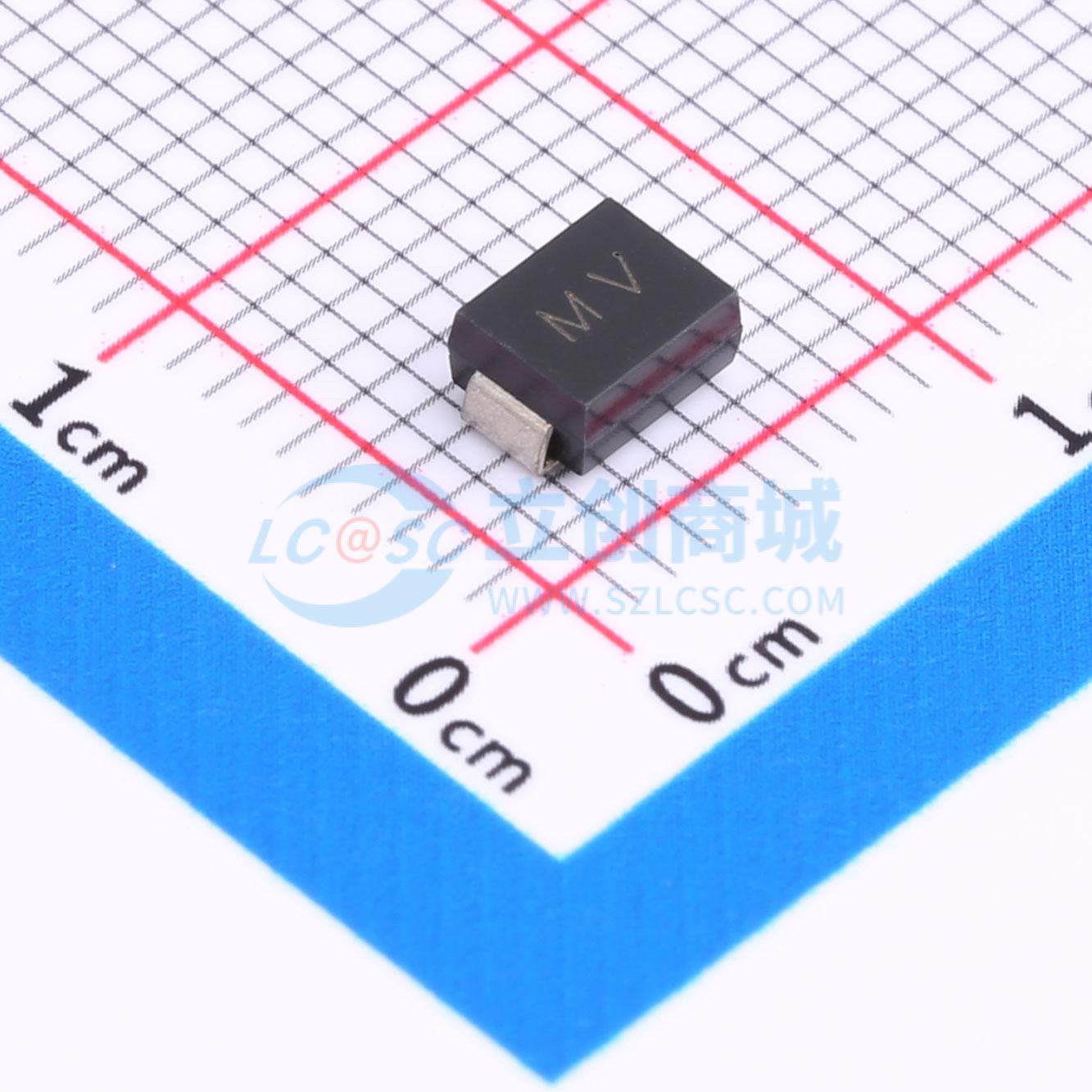

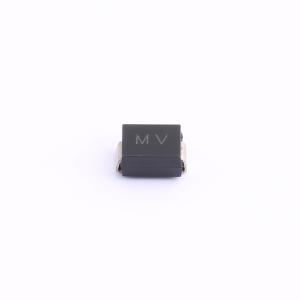

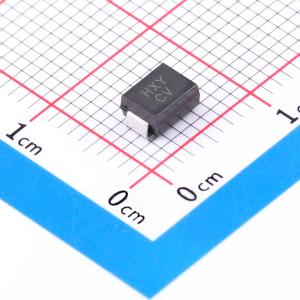

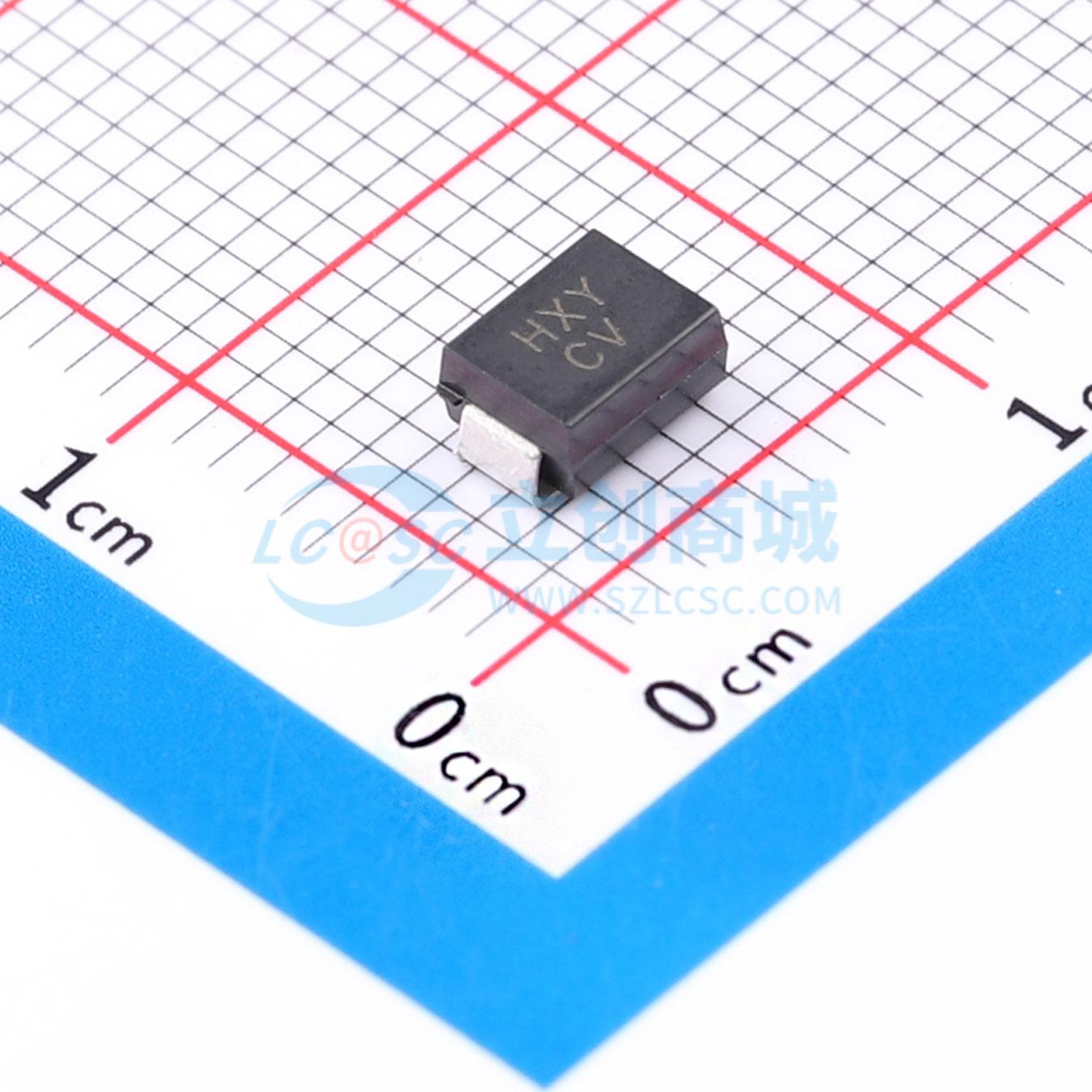

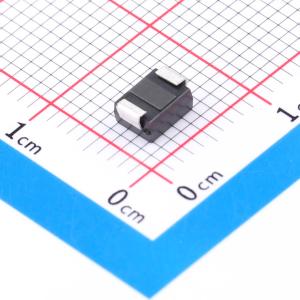

SMBJ45CA
双向TVS 45V截止 峰值脉冲电流：8.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 此款TVS瞬态抑制二极管采用SMB封装，具备双向保护功能，适用于45V工作电压环境下的电路防护。其设计能够承受高达8.3A的峰值脉冲电流，在正负瞬态过电压情况下迅速响应并有效箝位电压，确保电子设备免受瞬态浪涌冲击损害，是精密电路的理想过压保护元件。
- 商品型号
- SMBJ45CA
- 商品编号
- C7466424
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.193267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 45V | |
| 钳位电压 | 72.7V | |
| 峰值脉冲电流(Ipp) | 8.3A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压 | 50V；55.3V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000 μs波形下具有600W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1 μA
- 塑料封装符合UL 94V-0阻燃等级
应用领域
-输入/输出接口-交流/直流电源-低频信号传输线(RS232、RS485等)
