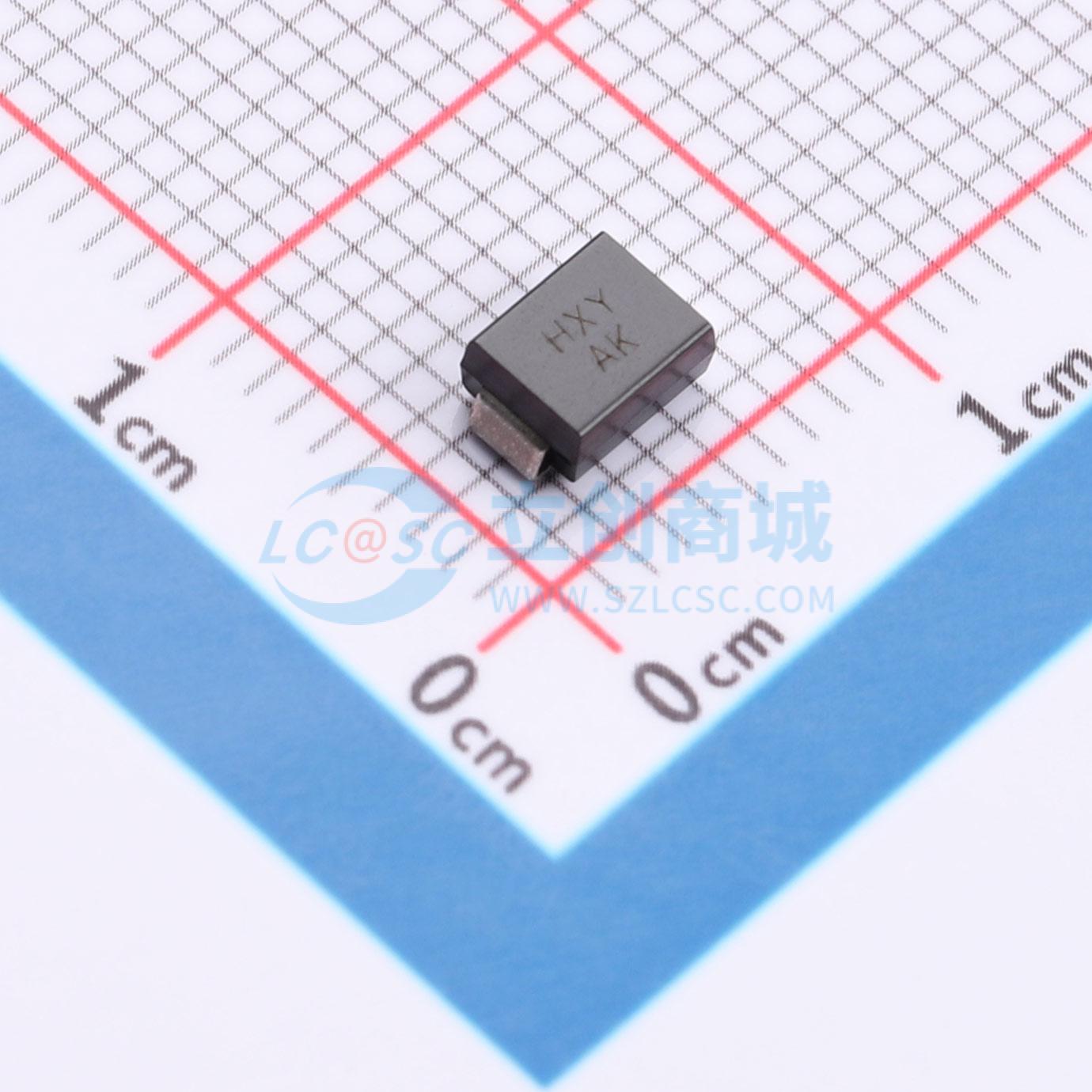

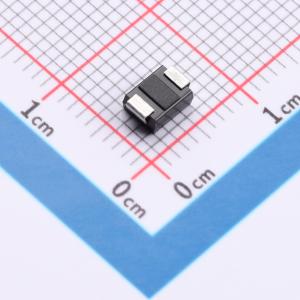

温馨提醒：图片仅供参考，商品以实物为准
SMBJ6.5CA
双向TVS 6.5V截止 峰值脉冲电流：53.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款SMB封装的Bi双向TVS瞬态抑制二极管，专为低电压系统设计，具备6.5V稳定的双向反向工作电压VRWM。能在正负瞬态过压下承受高达53.6A的峰值脉冲电流IPP，快速响应并高效钳位异常电压，提供全面的双向浪涌保护，有效防止雷击、静电等冲击对电子设备造成损害，适用于电源及信号线的高效防护需求。
- 商品型号
- SMBJ6.5CA
- 商品编号
- C7466421
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.189433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 6.5V | |
| 钳位电压 | 11.2V | |
| 峰值脉冲电流(Ipp) | 53.6A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压 | 7.22V；7.98V | |
| 反向电流(Ir) | 500uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000 μs波形下具有600W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1 μA
- 塑料封装符合UL 94V-0阻燃等级
应用领域
-输入/输出接口-交流/直流电源-低频信号传输线(RS232、RS485等)
