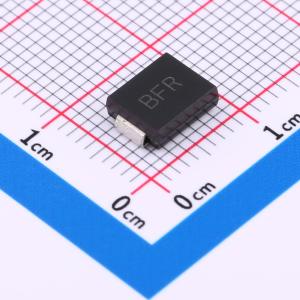

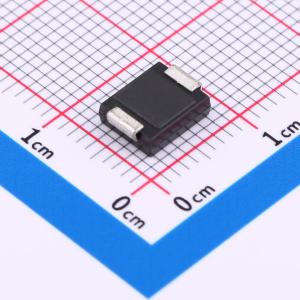

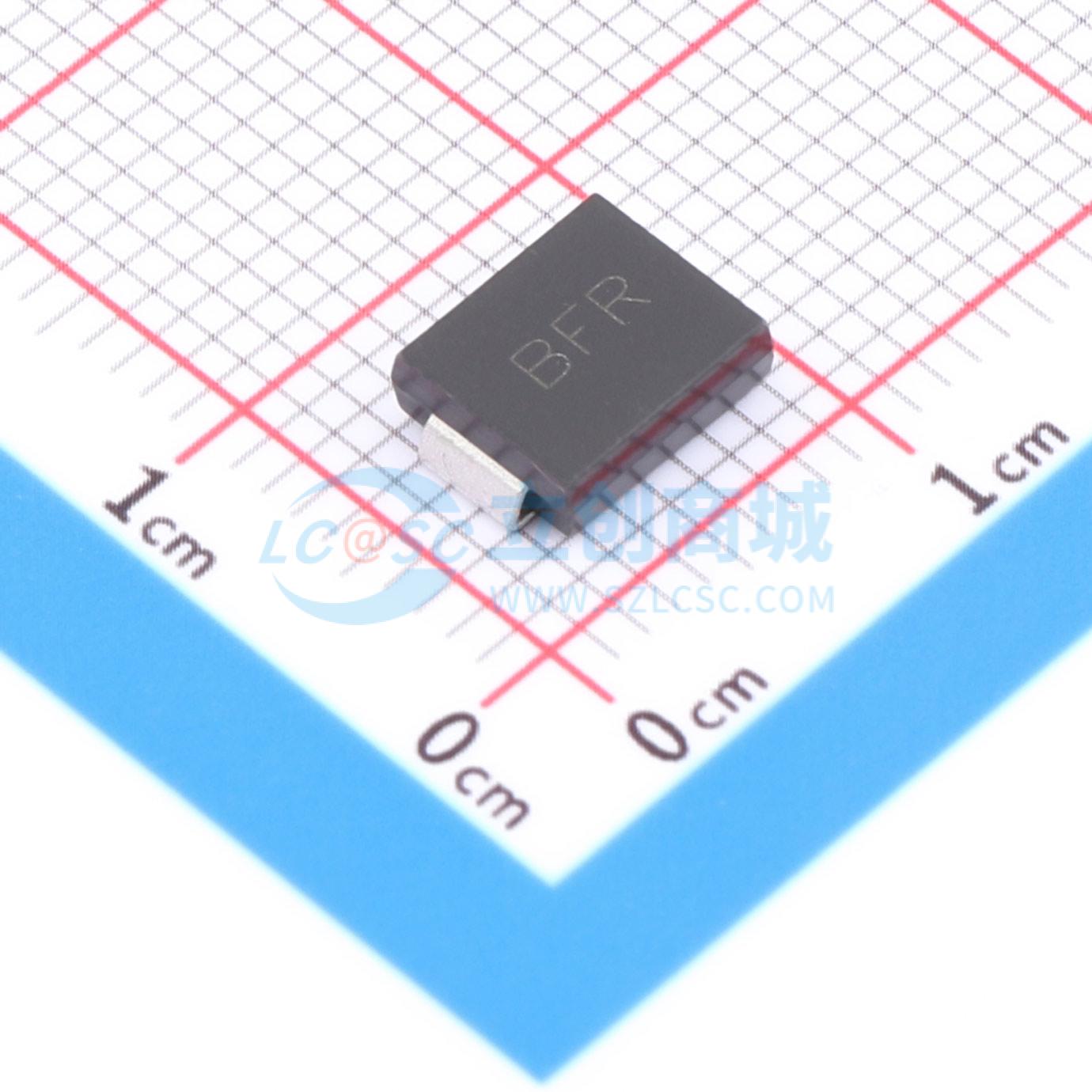

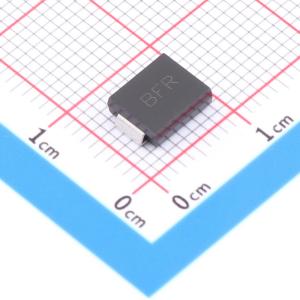

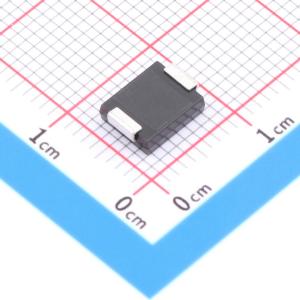

SMCJ40CA
双向TVS 40V截止 峰值脉冲电流：23.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款SMC封装的双向TVS瞬态抑制二极管适用于40V工作电压环境，提供卓越的正负向过压保护。器件具有强大的23.3A峰值脉冲电流承受能力，在遭遇双向瞬态电压时迅速响应并精准钳位，有效防止电子设备因瞬间高压冲击受损，是高稳定性和大电流应用场合的理想防护选择。
- 商品型号
- SMCJ40CA
- 商品编号
- C7466410
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.348467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 40V | |
| 钳位电压 | 64.5V | |
| 峰值脉冲电流(Ipp) | 23.3A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us | |
| 击穿电压 | 44.4V | |
| 反向电流(Ir) | 1pA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下具有1500W的峰值脉冲功率能力
- 重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1μA
- 塑料封装符合UL 94V - 0阻燃等级
应用领域
-输入/输出接口-交流/直流电源-低频信号传输线(RS232、RS485等)
