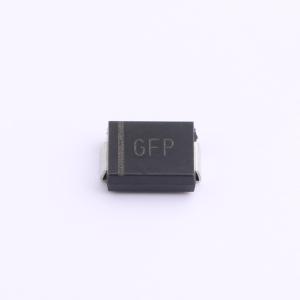

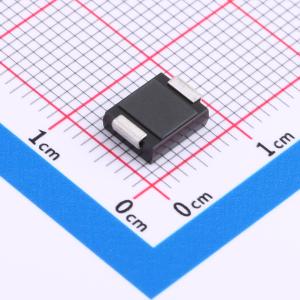

SMCJ36A
单向TVS 36V截止 峰值脉冲电流：25.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款SMC封装单向TVS瞬态抑制二极管，专为36V系统设计，提供卓越的过电压保护。具备25.9A的强大峰值脉冲电流承受能力，在正向瞬态事件中能快速响应并准确钳位电压，有效防护电子设备不受瞬间高压冲击，是高可靠性、大电流应用的理想选择，确保电路稳定安全运行。
- 商品型号
- SMCJ36A
- 商品编号
- C7466411
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.3454克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 25.9A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us | |
| 击穿电压 | 40V | |
| 通道数 | 单路 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下具有1500W的峰值脉冲功率能力
- 重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1μA
- 塑料封装符合UL 94V - 0阻燃等级
应用领域
-输入/输出接口-交流/直流电源-低频信号传输线(RS232、RS485等)
