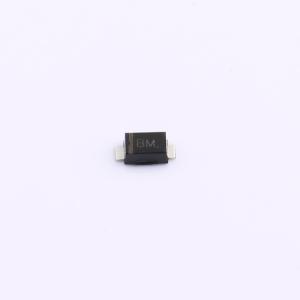

温馨提醒：图片仅供参考，商品以实物为准
SMF15A
单向TVS 15V截止 峰值脉冲电流：8.2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SOD-123FL封装单向TVS瞬态抑制二极管，专为高效过电压防护设计。具有15V的反向工作电压VRWM和8.2A峰值脉冲电流IPP能力，能在瞬间吸收并抑制电路中的高能量冲击，有效防止过压、浪涌对敏感电子设备造成损害。小巧封装，适用于各类低电压系统及I/O接口的瞬态保护应用。
- 商品型号
- SMF15A
- 商品编号
- C7466405
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.03975克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 8.2A | |
| 峰值脉冲功率(Ppp) | 200W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 16.7V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间。
- 低剖面封装。
- 玻璃钝化结。
- 低电感。
- 塑料封装符合美国保险商实验室可燃性标准。
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线
