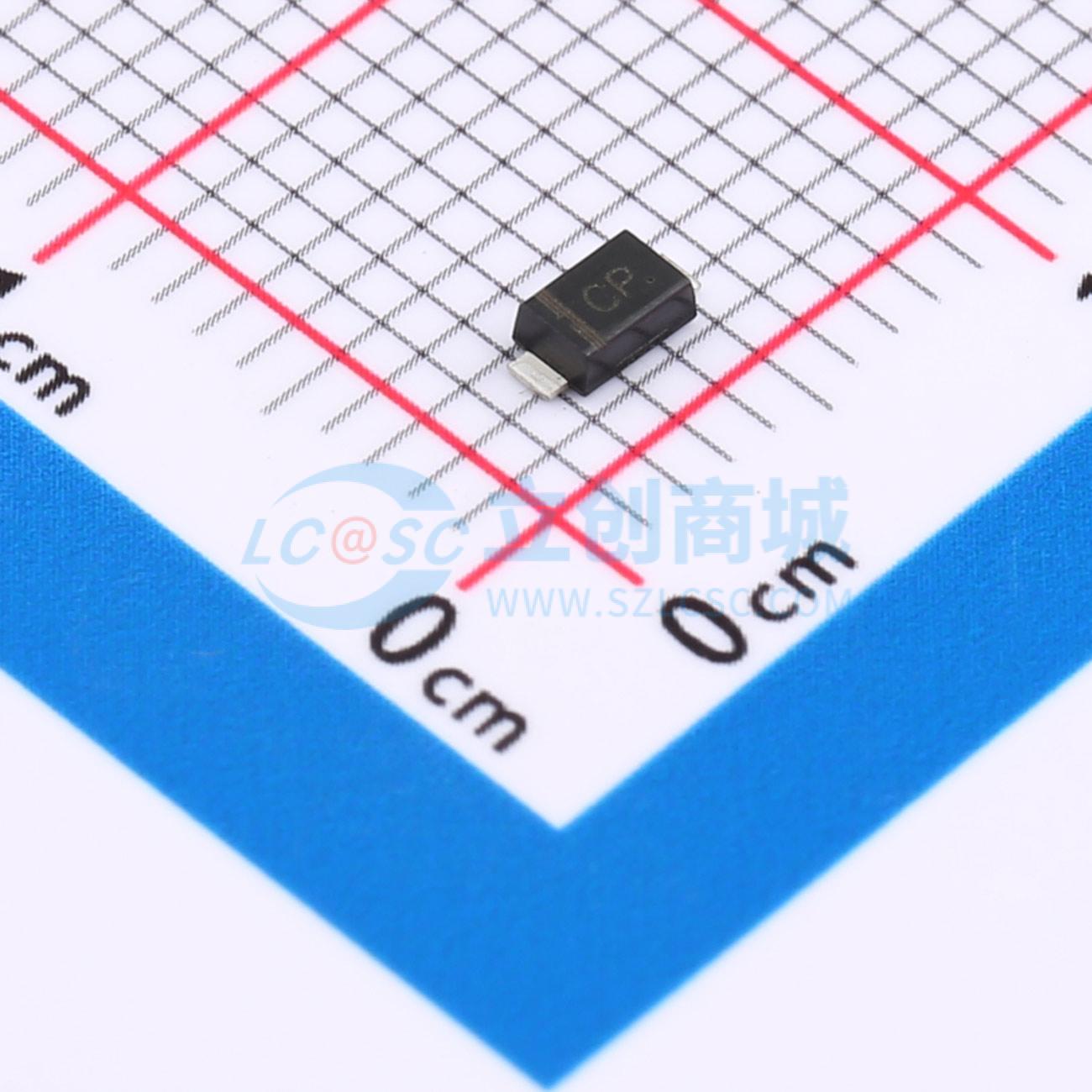

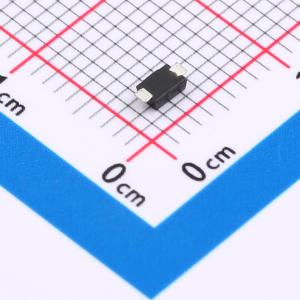

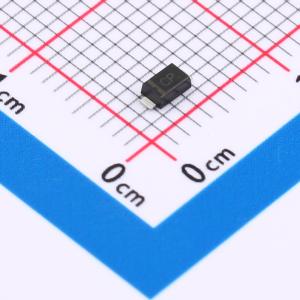

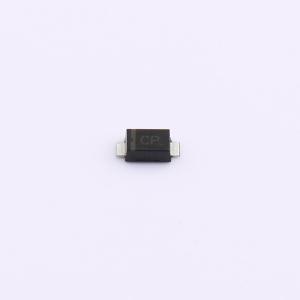

SMF36A
单向TVS 36V截止 峰值脉冲电流：3.4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款SOD-123FL封装的单向TVS瞬态抑制二极管，专为36V系统提供过电压保护。具备出色的峰值脉冲电流IPP承载能力（3.4A），能在电路遭受正向瞬态过电压时迅速响应并有效钳位，防止浪涌和瞬态事件对电子设备造成损害，是高压电源线、信号接口的理想防护组件。
- 商品型号
- SMF36A
- 商品编号
- C7466392
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.040167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 3.4A | |
| 峰值脉冲功率(Ppp) | 200W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 40V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间。
- 薄型封装。
- 玻璃钝化结。
- 低电感。
- 塑料封装符合保险商实验室阻燃标准。
- 外壳：JEDEC SOD-123FL/SMF模塑塑料本体。
- 端子：符合Method 2026A的可焊性要求。
- 极性：本体上标有极性符号。
- 安装位置：任意。
- 重量：0.00属于7盎司，0.02克。
- 标记：日期代码和标记代码见第2页。
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线
