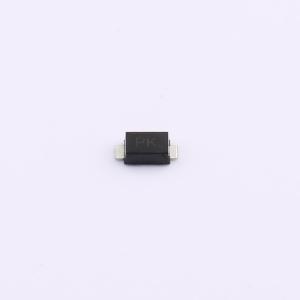

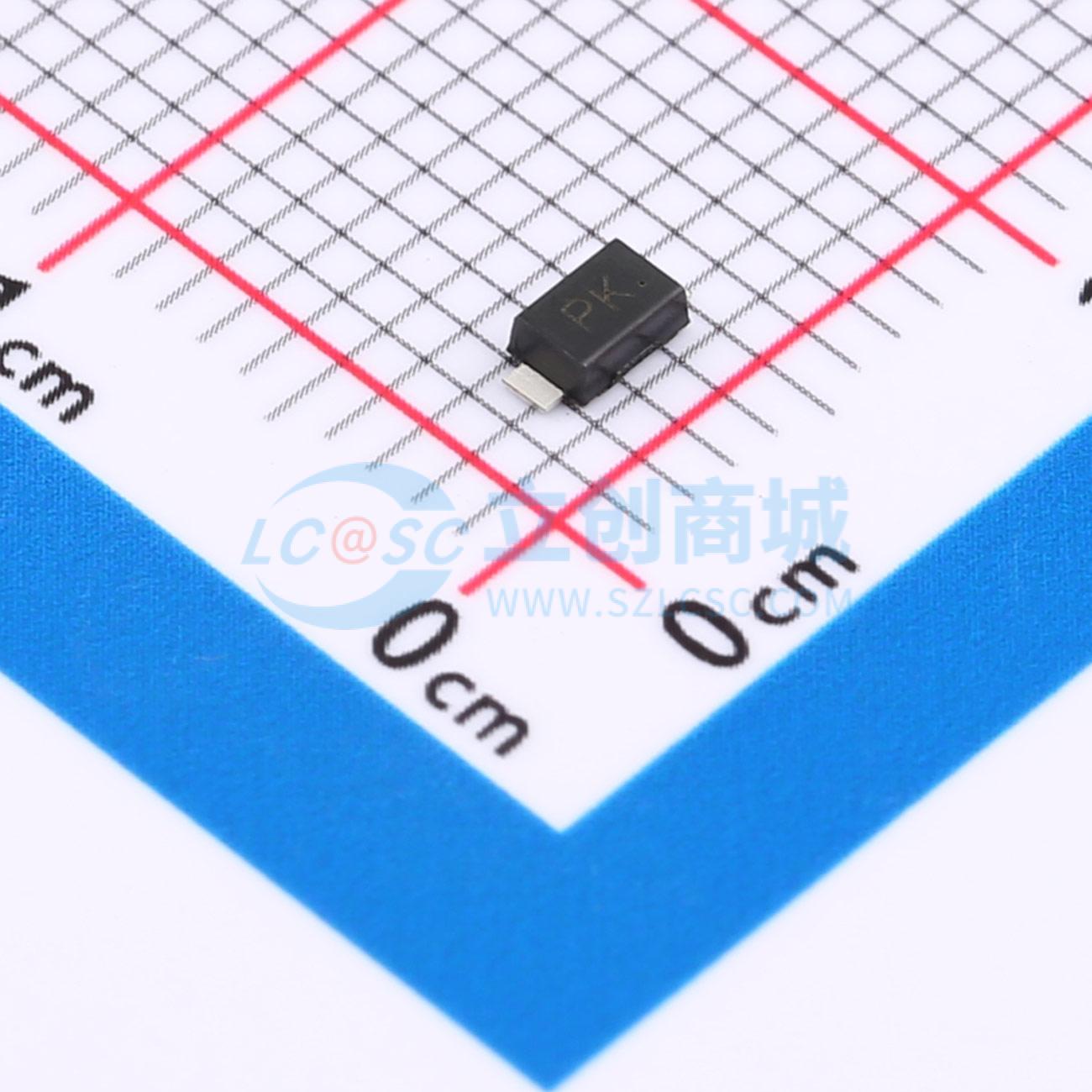

SMF30CA
双向TVS 30V截止 峰值脉冲电流：4.1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该SOD-123FL封装双向TVS瞬态抑制二极管，专为30V系统设计，具备高效双向过电压保护功能。器件能在正负方向上承载4.1A峰值脉冲电流IPP，快速响应并钳位电路中的瞬态高压波动，有效防止浪涌、静电放电对电子设备造成损害，是中高电压应用场景下接口及电源线的理想防护元件。
- 商品型号
- SMF30CA
- 商品编号
- C7466393
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.03905克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 48.4V | |
| 峰值脉冲电流(Ipp) | 4.1A | |
| 峰值脉冲功率(Ppp) | 200W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 33.3V；36.8V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间。
- 低剖面封装。
- 玻璃钝化结。
- 低电感。
- 塑料封装符合美国保险商实验室的阻燃标准。
应用领域
- I/O接口
- AC/DC电源
- 低频信号传输线
