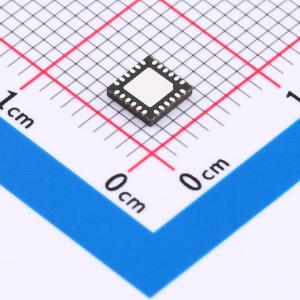

温馨提醒：图片仅供参考，商品以实物为准

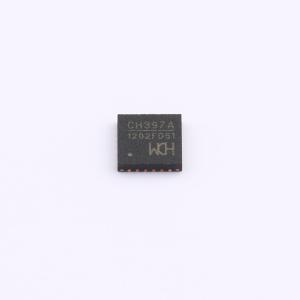

CH397A

USB 2.0/2.1转10/100M快速以太网

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CH397是一款高集成度、低功耗的USB网卡芯片，内置青稞RISC-V处理器、符合USB2.1协议规范的高速USB控制器及收发器PHY、以及符合IEEE802.3和IEEE802.3az-2010协议规范、支持10M/100M网络的以太网MAC+PHY。适配各类台式电脑、笔记本电脑、平板电脑、游戏机等的标准USB主机接口，用于通过USB扩展以太网接口。
品牌名称: WCH(南京沁恒)
商品型号: CH397A
商品编号: C7465328
商品封装: QFN-24(4x4)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

CH397是一款高集成度、低功耗的USB网卡芯片，内置青稞RISC-V处理器、符合USB2.1协议规范的高速USB控制器及收发器PHY、以及符合IEEE802.3协议规范、支持10M/100M网络的以太网MAC+PHY。该芯片适配各类台式电脑、笔记本电脑、平板电脑、游戏机等的标准USB主机接口，用于通过USB扩展以太网接口。

商品特性

单芯片USB2.0/2.1转10/100M快速以太网，集成USB PHY和以太网MAC及以太网PHY
支持CDC-ECM协议和CDC-NCM协议及RNDIS协议，免安装驱动程序或可选厂商驱动程序
支持10Mbps和100Mbps速率，兼容IEEE 802.3 10BASE-T/100BASE-TX
支持10M/100M自动协商
内置TX/RX封包缓冲
支持IPv4/IPv6封包校验，支持IPv4 TCP/UDP/HEAD和IPv6 TCP/UDP封包校验生成和检查
支持IEEE 802.3x流量控制和半双工冲突压力回退流量控制
支持IEEE 802.3Q VLAN标记
支持休眠模式和低功耗的睡眠模式，支持网络低功耗配置，支持动态电源管理
支持通过魔术包和网络唤醒包等事件进行远程唤醒
支持UTP CAT5、CAT6双绞线，支持120米传输距离
支持Auto-MDIX交换TX/RX，自动识别正负信号线
支持LED闪烁频率和占空比配置
内置LDO，单电源供电
内置50Ω阻抗匹配电阻，内置晶体振荡器所需电容，外围电路精简
处理器IP、控制器和收发器IP全部自研并紧密整合集成，效率高，成本低，免除IP授权费
6KV增强ESD性能，Class3A
提供QFN24、QFN32等多种封装形式

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB转以太网
	USB协议版本	USB 2.1；USB 2.0
	通道数	-
	工作电压	3.3V；5V

	属性	参数值
	数据速率	100Mbps
	工作温度	-40℃~+85℃
	工作电流	80mA
	静态电流	400uA
	功能特性	唤醒功能；内置时钟发生器；低功耗模式；上电复位
