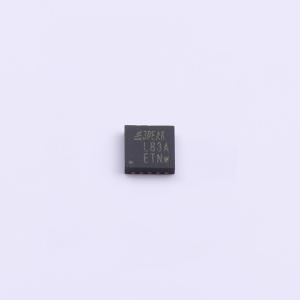

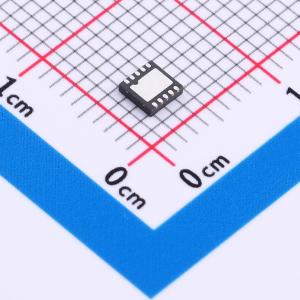

温馨提醒：图片仅供参考，商品以实物为准
TPL8033AD-DF8R
1.2V~15V 200mA 20V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL8033AD-DF8R
- 商品编号
- C7462047
- 商品封装
- DFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 20V | |
| 输出电压 | 1.2V~15V | |
| 输出电流 | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 110dB@(1kHz) | |
| 功能特性 | 使能控制；工作状态指示；过流保护；可调限流；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 |
商品概述
TPL8033 是一款 20V、200mA 高性能低压差线性稳压器，具有 1μVRMS 的超低噪声和 110dB 的超高电源抑制比。它支持通过单个电阻将输出电压在 1.2V 至 15V 范围内调节，并且在使用 4.7μF 至 100μF 输出电容时保持稳定。该器件采用精密电流基准和高性能电压缓冲器。通过连接外部电容至电流基准，可进一步降低输出电压噪声。它具备通过单个外部电阻调节的输出电流限制功能，以及通过外部电阻分压器调节的电源良好阈值。此外，它还集成了过流和过热保护功能，以增强系统可靠性。TPL8033 提供热增强型 10 引脚 DFN3X3 和 EMSOP 封装，保证工作温度范围为 -40°C 至 +125°C。
商品特性
- 宽输入电压范围：2.5V 至 20V
- 可调输出电压范围：1.2V 至 15V
- 在电源电压调整率、负载调整率和整个工作温度范围内，精度为 ±2%
- 最大输出电流：200mA
- 低压差电压：在 200mA 时最大为 400mV
- 超高电源抑制比：在 1kHz 时为 110dB，在 1MHz 时为 80dB
- 超低输出噪声：在 10Hz 至 100kHz 范围内为 1μVRMS，在 10kHz 时为 2nV/√Hz
- 出色的瞬态响应
- 精密使能阈值
- 可通过外部电阻调节电流限制
- 开漏电源良好指示
- 可调电源良好阈值
- 使用最小 4.7μF 输出电容即可稳定工作
- 集成保护功能：过流保护和过热保护
- 封装选项：DFN3X3-10
应用领域
- 低噪声电源
- 模拟电路电源：锁相环、压控振荡器、混频器、低噪声放大器、模数转换器
- 低噪声仪器仪表
- 自动测试设备
