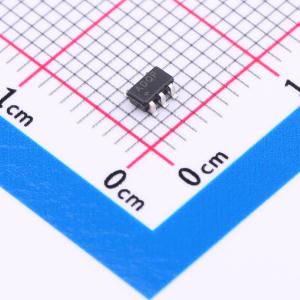

MAX9140EUK+T

40ns、低功耗、3V/5V、满摆幅、单电源比较器

描述: 单通道和双通道/四通道高速比较器，针对 3V 或 5V 电源系统进行了优化。结合了高速、低功耗和轨到轨输入的特点。传播延迟为 40ns，每个比较器的电源电流仅为 150μA。输入共模范围超出两个电源轨。输出无需外部上拉电路即可拉至任一电源轨的 0.3V 以内，非常适合与 CMOS 和 TTL 逻辑接口。所有输入和输出引脚都能承受任一电源轨的连续短路故障条件。内部迟滞确保即使在缓慢移动的输入信号下也能实现清晰的输出切换。是行业标准比较器 MAX941/MAX942/MAX944 的高速、低功耗和低成本升级版。提供多种封装形式。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX9140EUK+T
商品编号: C83560
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

MAX9140/MAX9141为单通道，MAX9142/MAX9144为双通道/四通道高速比较器，针对由3V或5V电源供电的系统进行了优化。MAX9141具备锁存使能和器件关断功能。这些器件集高速、低功耗和轨到轨输入于一体。传播延迟为40ns，每个比较器的电源电流仅为150μA。这些器件的输入共模范围超出了两个电源轨。输出无需外部上拉电路即可拉至任一电源轨的0.3V以内，使这些器件非常适合与CMOS和TTL逻辑接口。所有输入和输出引脚都能承受任一电源轨的连续短路故障情况。内部迟滞确保即使输入信号变化缓慢，输出也能干净利落地切换。这些器件是对行业标准比较器MAX941/MAX942/MAX944的高速、低功耗、低成本升级产品。 MAX9140采用微型5引脚SC70和SOT23封装。MAX9141和MAX9142提供8引脚SOT23和SO封装，而MAX9144则提供14引脚SO和TSSOP封装。

商品特性

快速，40ns传播延迟（10mV过驱动）
低功耗
每个比较器150μA电源电流（3V）
针对3V和5V应用进行优化
轨到轨输入电压范围
低失调电压，500μV
内部迟滞实现干净切换
输出摆幅为电源轨的300mV
CMOS/TTL兼容输出
输出锁存（仅MAX9141）
关断功能（仅MAX9141）
提供SC70和SOT23封装
通过AEC-Q100认证（仅MAX9140AAXK/V+T）

应用领域

线路接收器
电池供电系统
阈值检测器/鉴别器
3V/5V系统
过零检测器
采样电路

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	500uV
	输入偏置电流(Ib)	90nA
	传播延迟(tpd)	40ns
	滞后电压(Vhys)	1.5mV

	属性	参数值
	共模抑制比(CMRR)	-
	输出类型	-
	输出模式	TTL；CMOS
	轨到轨	轨到轨输入
	静态电流(Iq)	150uA
	工作温度	-40℃~+85℃
