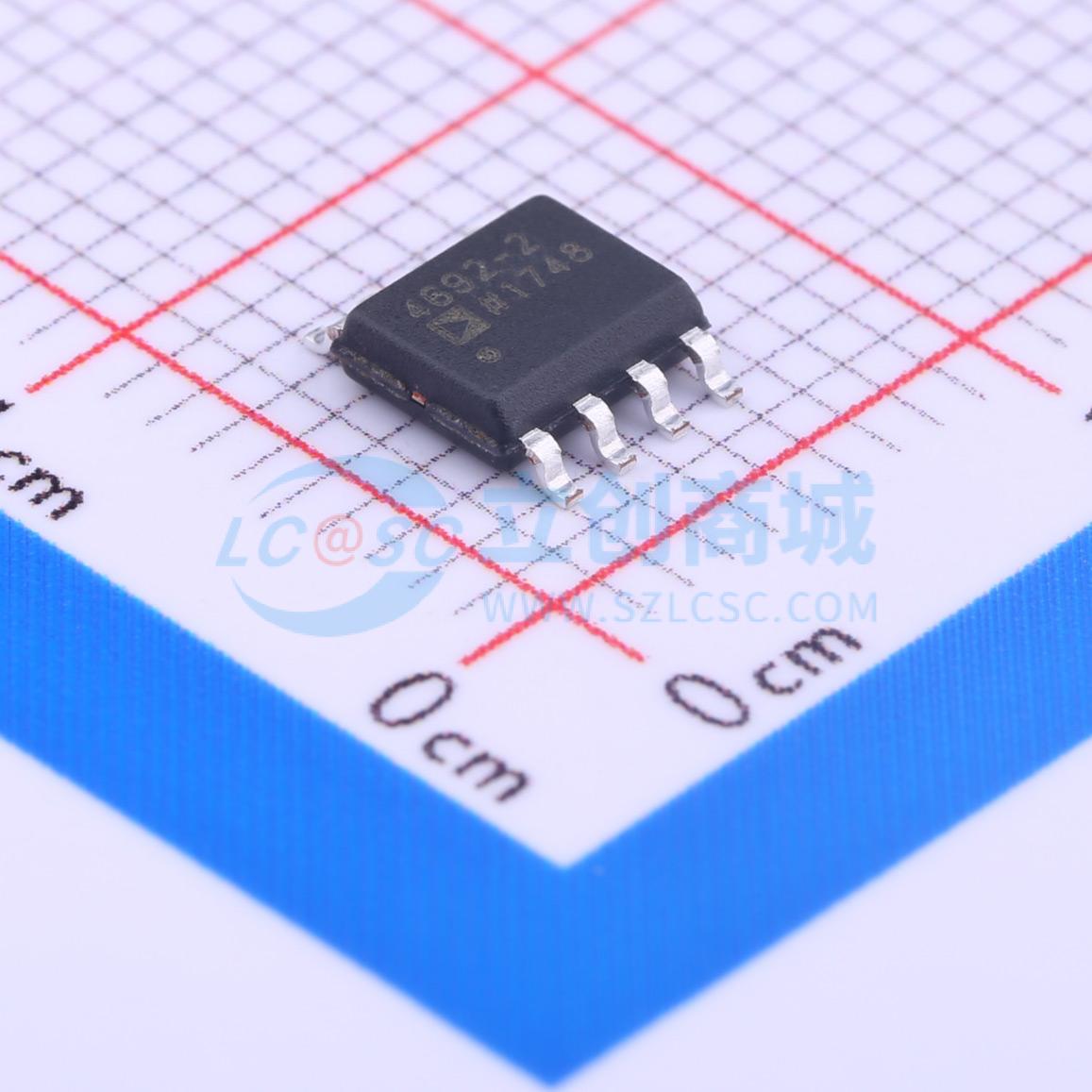

温馨提醒：图片仅供参考，商品以实物为准

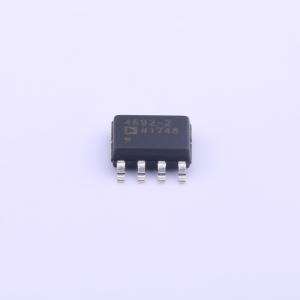

ADA4692-2ARZ-R7
低功耗、3.6 MHz、低噪声、轨到轨输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗、3.6MHz、低噪声、轨到轨输出运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADA4692-2ARZ-R7
- 商品编号
- C83584
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 3.6MHz | |
| 输入失调电压(Vos) | 2.5mV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 1.3V/us | |
| 输入偏置电流(Ib) | 5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 16nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 98dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 165uA | |
| 输出电流 | 15mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5V | |
| 双电源(Vee~Vcc) | 1.35V~2.5V；-2.5V~-1.35V |
商品概述
ADA4691-2/ADA4692-2为双通道、ADA4691-4/ADA4692-4为四通道轨到轨输出放大器，采用单电源供电，具有低功耗、宽带宽和低噪声特性。ADA4691-2具有两个独立关断引脚，可以进一步降低电源电流。ADA4691-4是集成双关断引脚的四通道放大器，每个引脚控制一对放大器，采用16引脚LFCSP封装。ADA4692-4为一款不带关断模式的四通道版本。
这些放大器适合各种应用。音频、滤波器、光电二极管放大器和电荷放大器等器件均可受益于这一特性组合。这些放大器能在整个音频频带内，以低功耗提供高增益和压摆率响应，具体应用包括低噪声、低失真便携式消费类音频播放器。采用热电和IR传感器等高阻抗传感器的工业应用，则可受益于高阻抗、0.5 pA低输入偏置、低失调漂移以及针对低增益应用具有足够带宽和响应特性。
ADA4691/ADA4692系列的额定温度范围为 -40°C 至 +125°C 扩展工业温度范围。ADA4691-2提供10引脚LFCSP和9引脚WLCSP两种封装。ADA4692-2提供8引脚SOIC和8引脚LFCSP两种封装。ADA4691-4提供16引脚LFCSP封装。ADA4692-4采用14引脚TSSOP封装。
商品特性
- 低功耗：180 μA (典型值)
- 极低输入偏置电流：0.5 pA (典型值)
- 低噪声：16 nV/√Hz (典型值)
- 带宽：3.6 MHz
- 失调电压：500 μV (典型值)
- 低失调电压漂移：4 μV/°C (最大值)
- 低失真：0.003% THD+N
- 2.7 V至5 V单电源或 ±1.35 V至 ±2.5 V双电源
- 提供 2 mm×2 mm LFCSP小型封装
应用领域
- 光电二极管放大器
- 传感器放大器
- 便携式医疗设备和仪器仪表
- 便携式音频：MP3、PDA和智能手机通信
- 低端电流检测
- ADC驱动器
- 有源滤波器
- 采样保持
