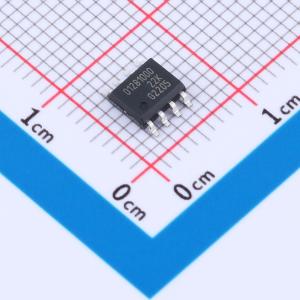

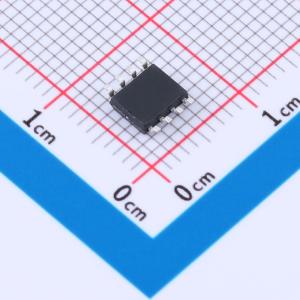

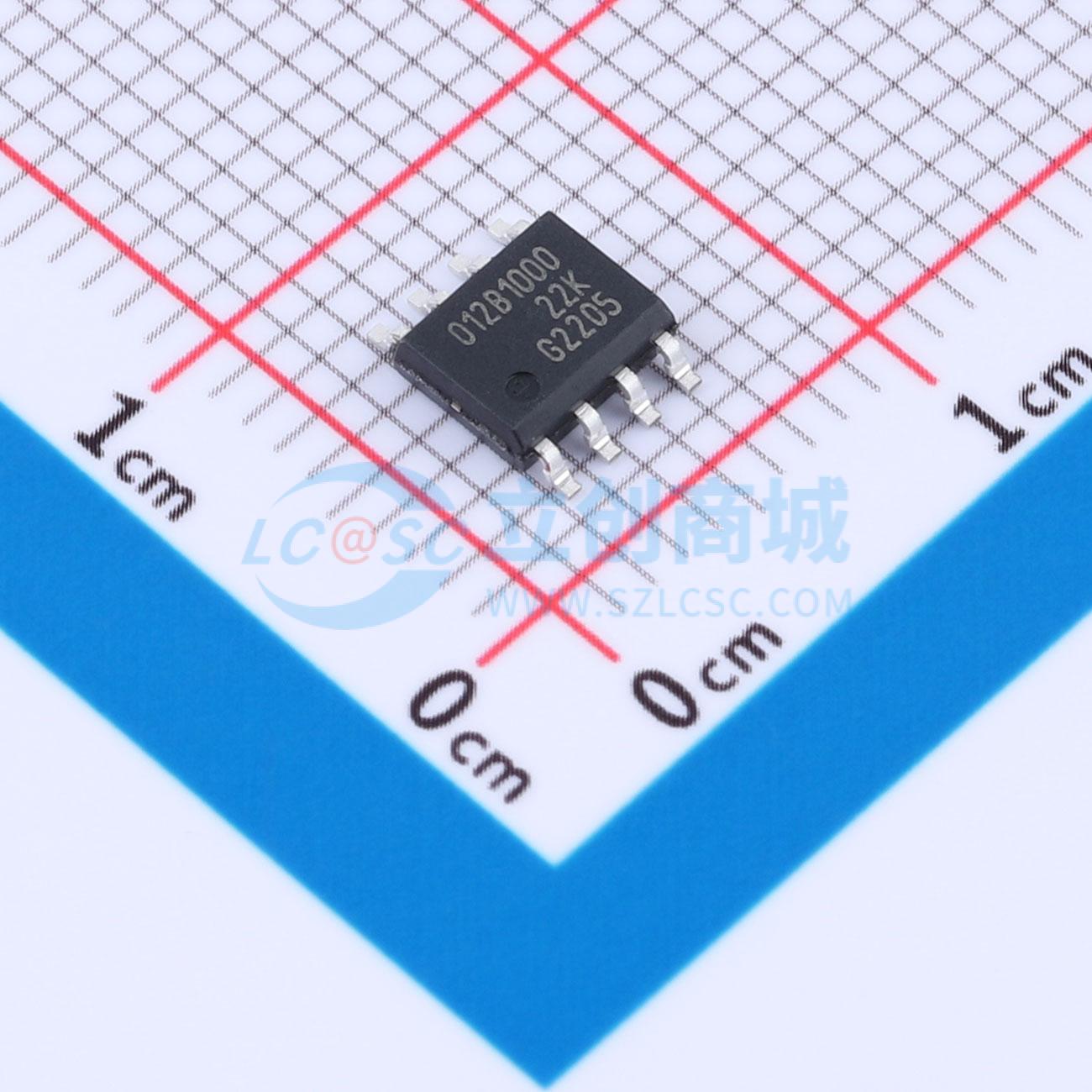

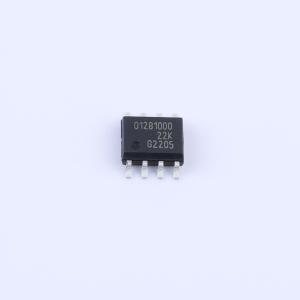

温馨提醒：图片仅供参考，商品以实物为准
TLE5012BE1000XUMA1
基于巨磁电阻（GMR）原理的角度传感器，具备360°角度测量、多接口和安全功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE5012BE1000XUMA1
- 商品编号
- C83591
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.49克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 磁性角度传感器 | |
| 输出形式 | PWM | |
| 分辨率 | 15bit | |
| 最小磁场 | 30mT | |
| 转速 | - |
| 属性 | 参数值 | |
|---|---|---|
| ABZ脉冲数 | - | |
| UVW对极数 | - | |
| 工作电压 | 3V~5.5V | |
| 工作电流 | 14mA | |
| 工作温度 | -40℃~+150℃ |
商品概述
TLE5012B是一款360°角度传感器，用于检测磁场方向。它通过单片集成巨磁电阻（iGMR）元件测量正弦和余弦角度分量来实现这一功能。这些原始信号（正弦和余弦）在内部进行数字处理，以计算磁场（磁体）的角度方向。
TLE5012B是一款预校准传感器。校准参数存储在激光熔丝中。启动时，熔丝的值被写入触发器，这些值可以通过特定应用参数进行更改。通过启用可选的内部自动校准算法，可以提高在宽温度范围和长使用寿命内角度测量的精度。
数据通信通过与SPI兼容的双向同步串行通信（SSC）实现。传感器配置存储在寄存器中，可通过SSC接口访问。
此外，TLE5012B还提供了其他四种接口：脉宽调制（PWM）协议、短PWM代码（SPC）协议、霍尔开关模式（HSM）和增量接口（IIF）。这些接口可以与SSC并行使用，也可以单独使用。提供了具有不同接口设置的预配置传感器衍生产品（参见表1和第5章）。
提供在线诊断功能以确保可靠运行。
商品特性
- 基于巨磁电阻（GMR）原理
- 集成磁场感应功能，用于角度测量
- 具备旋转计数器和角速度测量功能的360°角度测量
- 两个独立的高精度单比特SD - ADC
- 输出端绝对角度值采用15比特表示（分辨率为0.01°）
- 接口上正弦/余弦值采用16比特表示
- 激活自动校准后，在整个使用寿命和温度范围内最大角度误差为1.0°
- 双向SSC接口，最高可达8 Mbit/s
- 支持带有诊断功能和状态信息的安全完整性等级（SIL）
- 接口包括：SSC、PWM、增量接口（IIF）、霍尔开关模式（HSM）、短PWM代码（SPC，基于SAE J2716中定义的SENT协议）
- 输出引脚可配置（编程或预配置）为推挽或开漏模式
- 使用SSC或SPC接口时，多个传感器可在一条线上进行总线模式操作
- 采用0.25 µm CMOS技术
- 符合汽车应用标准：-40°C ~ 150°C（结温）
- ESD > 4 kV（HBM）
- 符合RoHS标准（无铅封装）
- 无卤素
- 测试向量可切换至ADC输入（通过SSC接口激活）
- 可对滤波器输入流进行反相或组合（通过SSC接口激活）
- 通过8位循环冗余校验（CRC）进行SSC通信的数据传输检查，通过4位CRC半字节进行SPC接口的数据传输检查
- 启动时运行ISM、CORDIC、CCU、ADC的内置自测试（BIST）程序
- 可实现两个独立的活动接口
- 具备过压和欠压检测功能
应用领域
- 电动换向电机（例如用于电动助力转向（EPS））
- 旋转开关
- 转向角测量
- 通用角度感应
