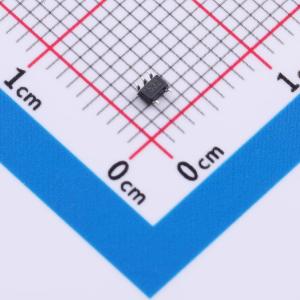

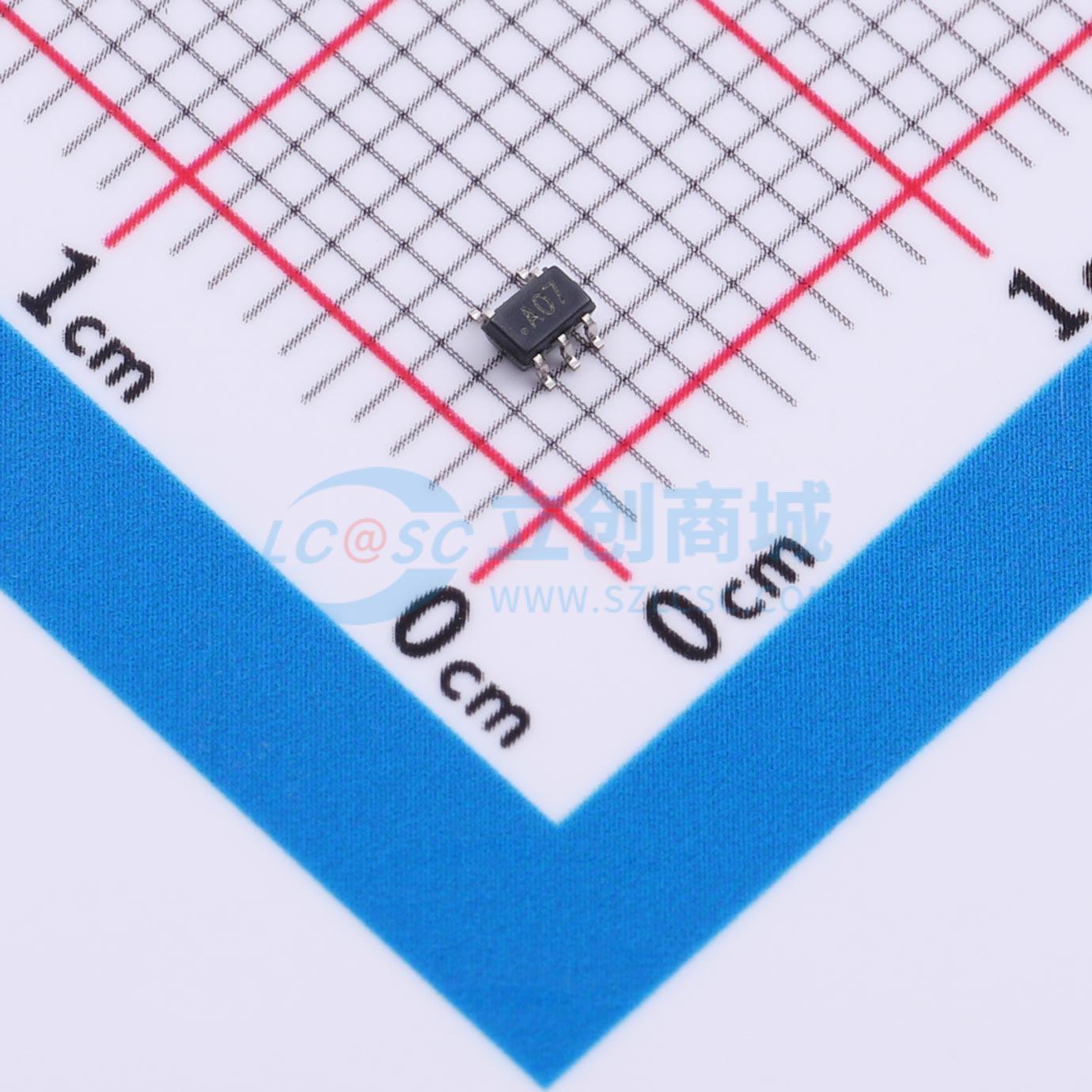

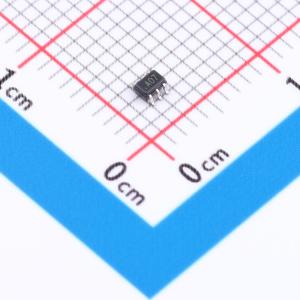

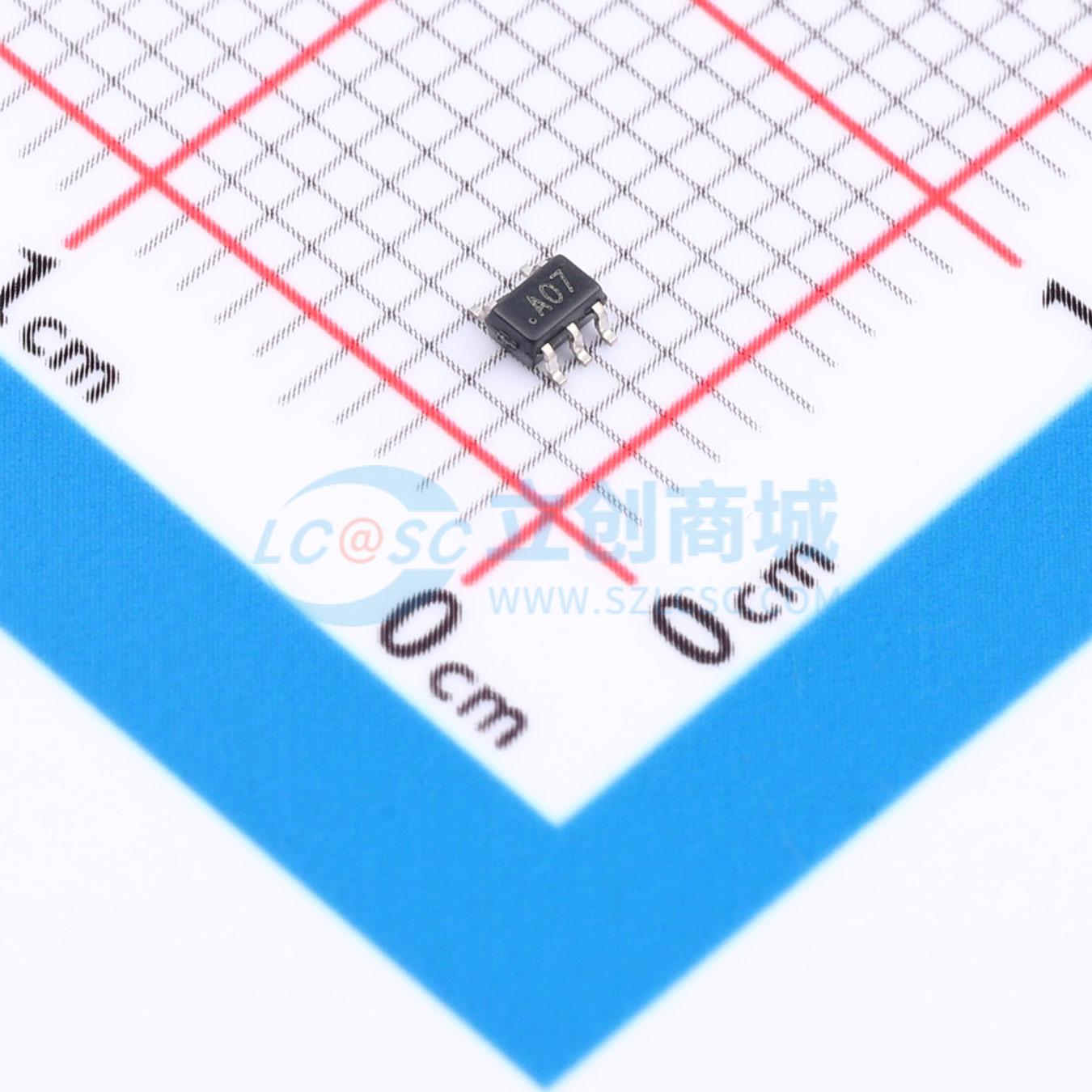

温馨提醒：图片仅供参考，商品以实物为准
AD8641AKSZ-REEL7
低功耗、轨到轨输出、精密JFET放大器
- 描述
- 低功耗、轨到轨输出、精密JFET放大器，采用5引脚SC70和8引脚SOIC无铅封装
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8641AKSZ-REEL7
- 商品编号
- C83566
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电压(Vos) | 750uV | |
| 共模抑制比(CMRR) | 93dB | |
| 压摆率(SR) | 2V/us | |
| 静态电流(Iq) | 250uA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 输出电流 | 6mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 5V~26V | |
| 双电源(Vee ~ Vcc) | -13V~-2.5V；2.5V~13V | |
| 最大电源宽度(Vdd-Vss) | 26V | |
| 噪声密度(eN) | 28.5nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 0.5pA |
商品概述
AD8641/AD8642/AD8643 是低功耗、高精度JFET输入放大器，具有极低的输入偏置电流和轨到轨输出。其输入端几乎可以达到轨到轨摆动，输出端则完全轨到轨摆动，这使得设计者能够在单电源系统中缓冲互补金属氧化物半导体数模转换器（CMOS DAC）、专用集成电路（ASIC）以及其他宽输出摆幅设备。该系列放大器在超过500 pF的容性负载下输出依然保持稳定。
AD8641/AD8642/AD8643 适用于需要低功耗以管理热量的多通道板应用。其他应用场景包括光电二极管、自动测试设备（ATE）参考电平驱动器、电池管理以及工业控制等。
AD8641/AD8642/AD8643 在扩展工业温度范围-40°C至+125°C内进行了全面规格定义。AD8641 提供5引脚SC70和8引脚SOIC无铅封装。AD8642 提供8引脚MSOP和8引脚SOIC无铅封装。AD8643 则提供14引脚SOIC和16引脚、3 mm x 3 mm LFCSP无铅封装。
商品特性
- 低电源电流：最大250 μA
- 极低输入偏置电流：最大1 pA
- 低失调电压：最大750 μV
- 单电源工作：5 V至26 V
- 双电源工作：±2.5 V至±13 V
- 轨到轨输出
- 单位增益稳定
- 无相位反转
- SC70封装
应用领域
- 由线路/电池供电的仪器
- 光电二极管放大器
- 精密电流检测
- 医疗仪器
- 工业控制
- 精密滤波器
- 移动音频
- 自动测试设备
