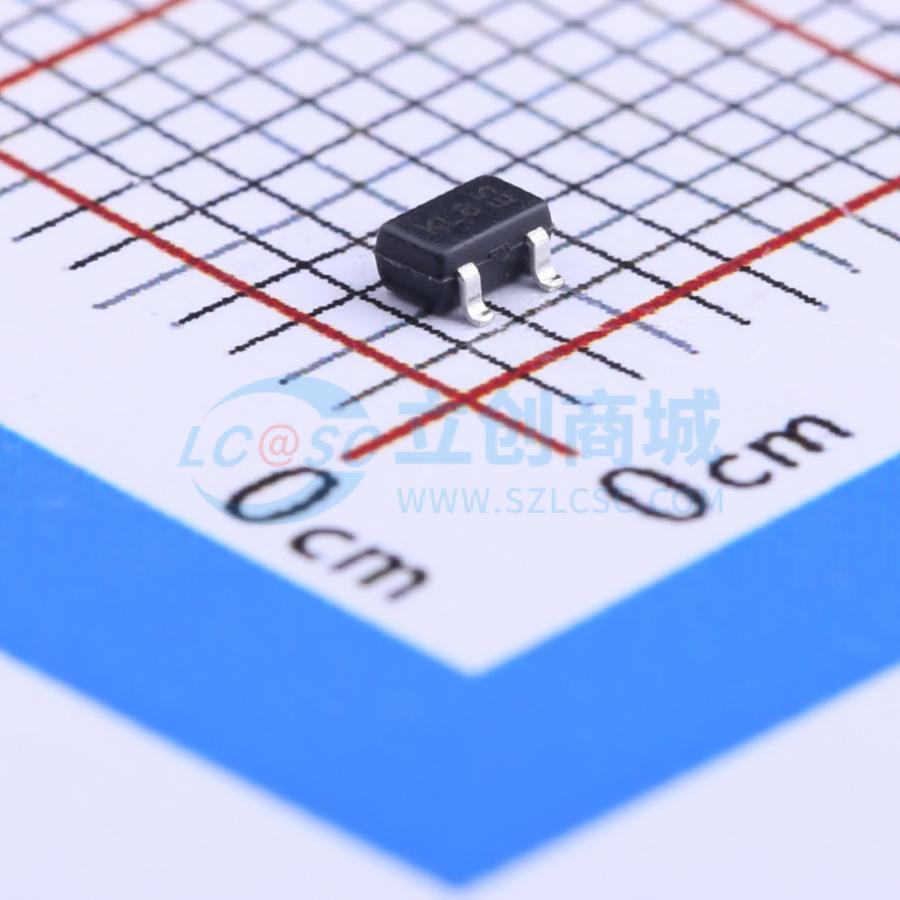

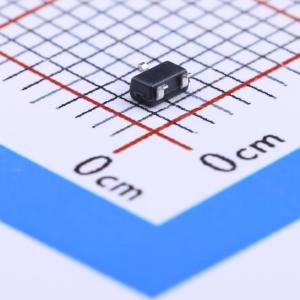

BAT54SW-7-F
电压:30V 电流:200mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低正向压降。 快速开关。 超小表面贴装封装。 PN结保护环，用于瞬态和ESD保护。 完全无铅且完全符合RoHS标准。 无卤素和锑，“绿色”器件。 有符合汽车标准的产品可供选择
- 品牌名称
- DIODES(美台)
- 商品型号
- BAT54SW-7-F
- 商品编号
- C83575
- 商品封装
- SOT-323-3
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对串联式 | |
| 正向压降(Vf) | 1V@100mA | |
| 直流反向耐压(Vr) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 200mA | |
| 反向电流(Ir) | 2uA@25V | |
| 工作结温范围 | -65℃~+125℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 600mA |
商品特性
- 正向压降小
- 开关速度快
- 超小表面贴装封装
- 采用PN结保护环进行瞬态和ESD保护
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，是“绿色”器件
- 有符合汽车标准的产品（BAT54WQ /AWQ /CWQ /SWQ），具体信息见单独的数据手册
应用领域
- 开关电源
- DC-DC转换器
- 续流二极管
- 反极性保护
- 阻塞二极管
