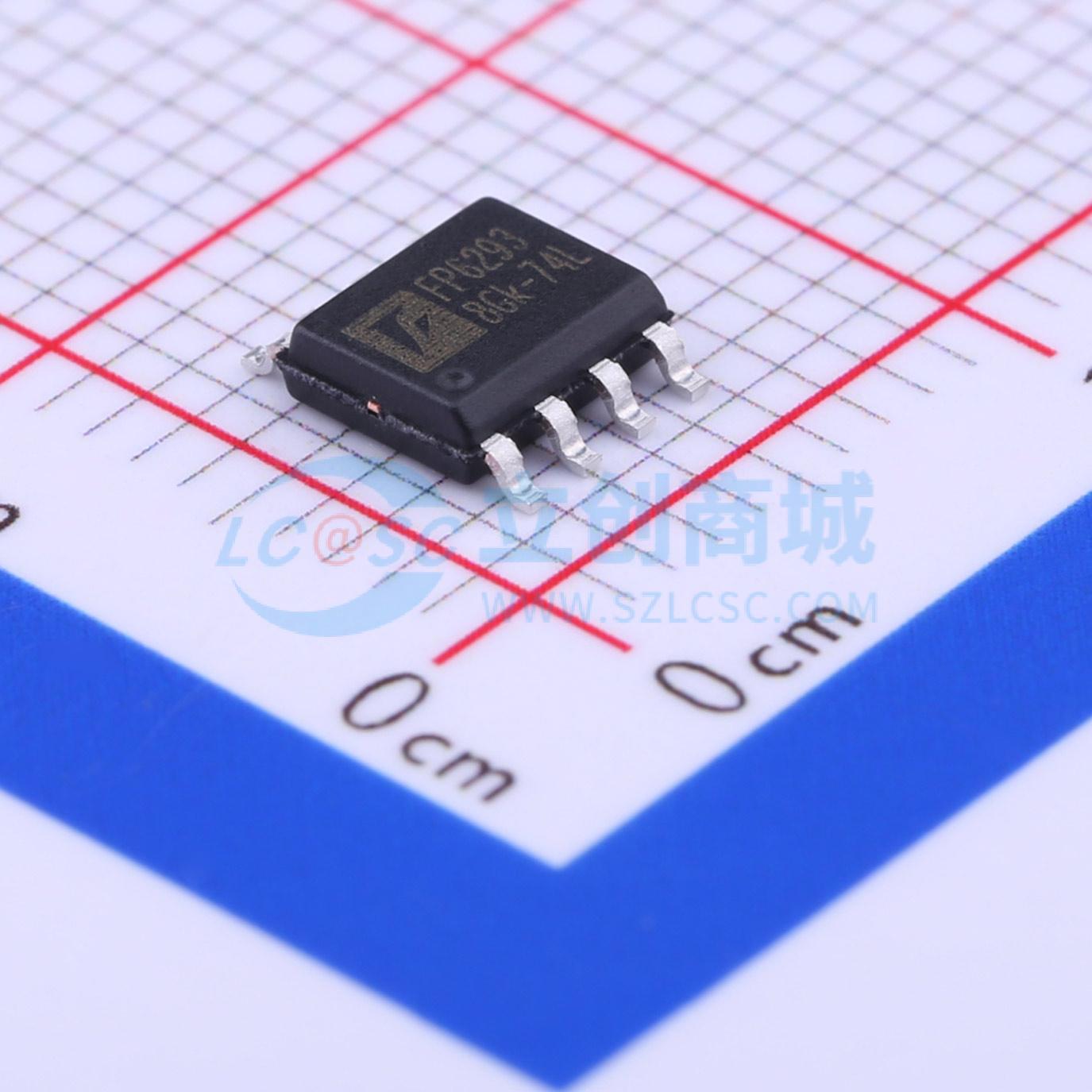

FP6293XR-G1
“SMT扩展库”
嘉立创SMT补贴
内地(含税价)
折后价
原价
- 1+： ￥2.67 / 个
- 10+： ￥2.18 / 个
- 30+： ￥1.98 / 个
- 100+： ￥1.72 / 个
- 500+： ￥1.49 / 个
- 1000+： ￥1.43 / 个 （折合1圆盘3575元）
| 1+： |
￥2.67 / 个 |
| 10+： |
￥2.18 / 个 |
| 30+： |
￥1.98 / 个 |
| 100+： |
￥1.72 / 个 |
| 500+： |
￥1.49 / 个 |
| 1000+： |
￥1.43 / 个 （折合1圆盘3575元） |
江苏仓库存：
2500
广东仓库存：
2162
广东SMT仓库存：2336
近期成交：56单
库存地点：
内地
内地交货！
2500个/圆盘
购买数量：
个
个
圆盘
个
个
圆盘
总额：
￥0
已优惠￥0元！
按整包装：
圆盘（1圆盘有个）
库存不足，加入购物车，下单后帮您订货
超过限购数量，加入购物车，下单后帮您订货
查看套装
推荐商品
选择时请仔细核对商品参数信息
<
1
/
>
<
1
/
2
>
商品介绍
DC-DC升压，电流3.5A，输入2.6-5.5V，输出最高13V，开关频率1Mhz，内置0.14Ω MOS，带过流保护
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 输入电压 | 2.6V~5.5V | |
| 输出电压 | 13V | |
| 输出电流(最大值) | 3.5A | |
| 开关频率 | 1MHz | |
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 开关管(内置/外置) | 内置 |
图1 基于FP6293的5V/1.5A输出的DC-DC升压电路
特别说明：12V时只需要改变反馈电阻阻值即可（电感可以选用SWPA5040S2R7或者SWPA6045S4R7MT）
FP6293是电流模式的升压型DC-DC转换器。内置0.14Ω功率MOSFET的PWM电路，使该稳压器高节能。内部补偿网络也最大限度地减少了到6个外部元件数量。误差放大器的非反相输入端连接到一个0.6V的精确的参考电压，内部软启动功能，可以减少浪涌电流。
.可调输出高达12V
˙内部固定PWM频率：1.0MHz的
˙精密反馈参考电压：0.6V（±2%）
˙内置0.14Ω，3.5A，16V功率MOSFET
˙关断电流：0.1μA
˙过温保护
˙可调过电流保护：0.5A～3.5A
˙包装：SOP8L
数据手册PDF
FP6293XR-G1数据手册PDF下载买了又买
