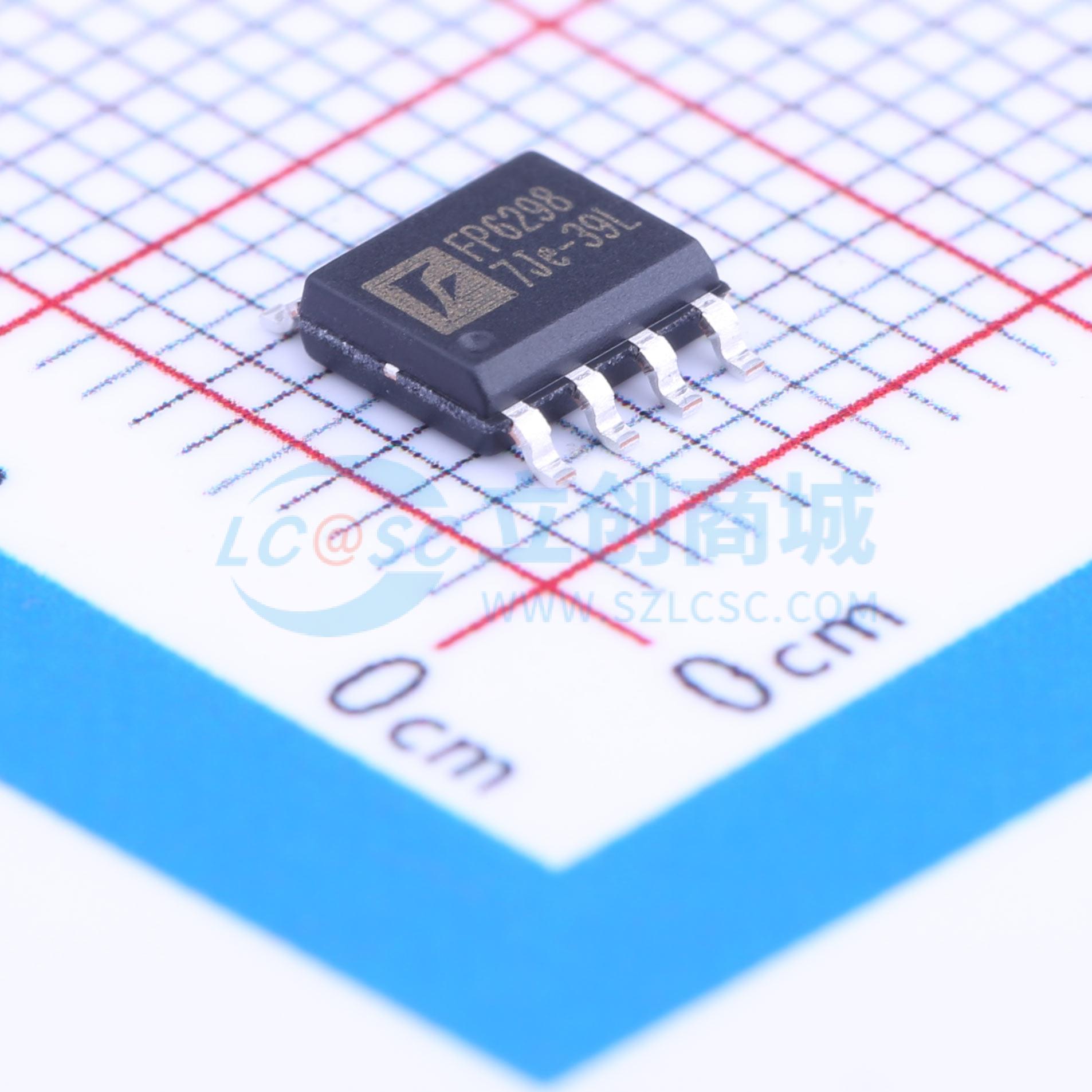

FP6298XR-G1
4.5A低噪声升压型PWM转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FP6298是一款电流模式升压DC-DC转换器,内置0.08Ω 4.5A 12V功率MOSFET,具有高效率和内部补偿网络,减少外部组件数量。支持可调输出电压高达9V,内置固定500kHz PWM频率,精度反馈参考电压0.6V（±2%）,内置软启动功能减少浪涌电流。具备过温保护和过压保护功能。
- 商品型号
- FP6298XR-G1
- 商品编号
- C88319
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.6V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 4.5A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 200uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
FP6298是一款电流模式升压DC-DC转换器。它内置0.08Ω功率MOSFET的PWM电路，使这款稳压器具有很高的电源效率。内部补偿网络也减少了对外部元件的需求。误差放大器的非反相输入连接到0.6V精密参考电压，并且内部软启动功能可以减少浪涌电流。FP6298采用SOP-8L(EP)封装，为各种应用领域提供了节省空间的PCB解决方案。
应用领域
- 充电器
- LCD显示器
- 数码相机
- 手持设备
- 便携式产品
