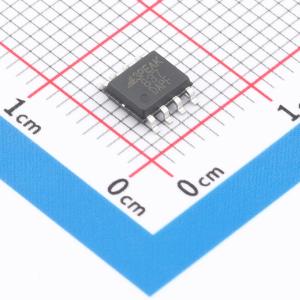

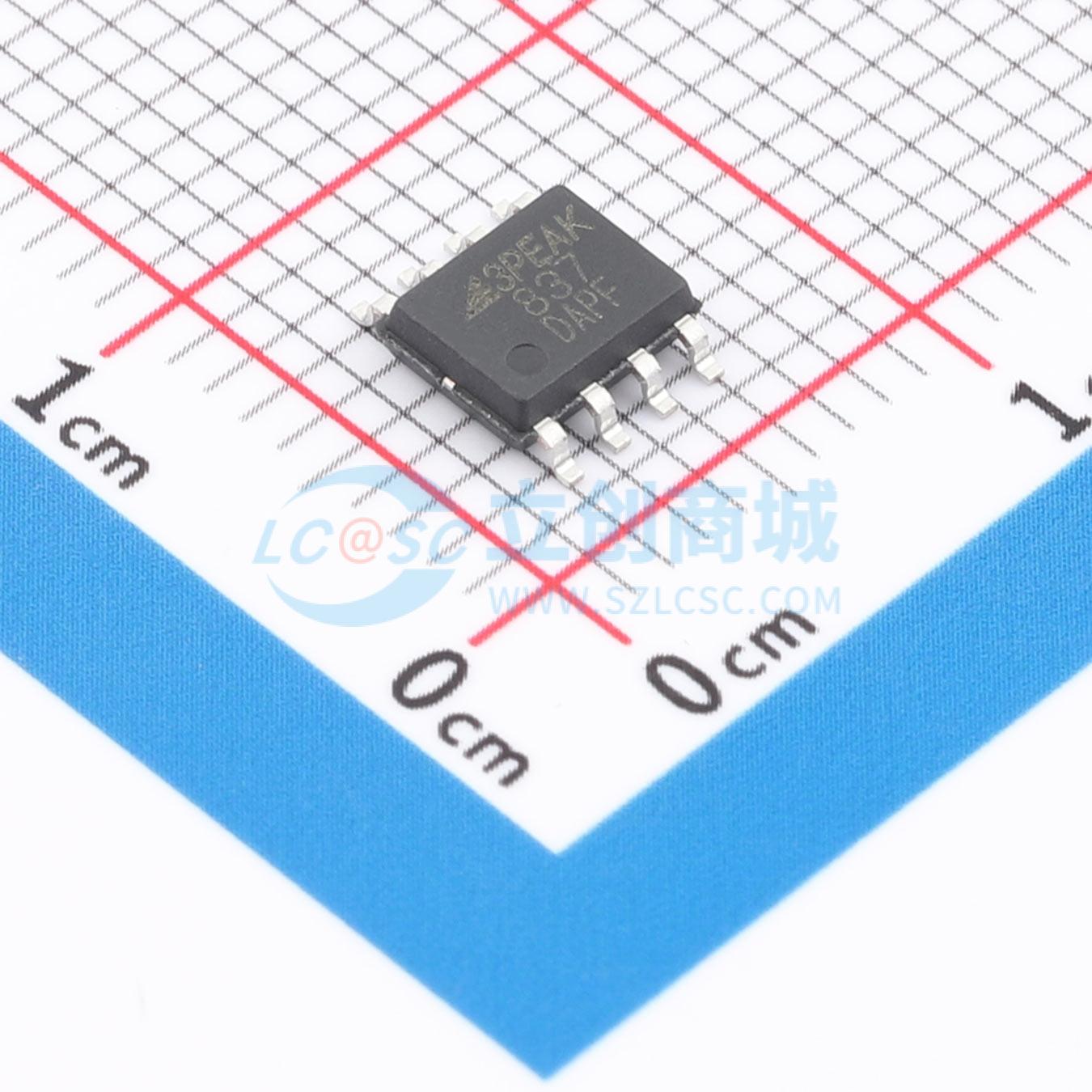

温馨提醒：图片仅供参考，商品以实物为准
TPM8837C-SO1R
17-V H桥驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高压H桥驱动器，用于控制直流电机、螺线管和继电器等感性负载。它可在最高17V电源下提供高达1A的驱动电流。为消费产品、玩具和其他中低压或电池供电的运动控制应用中广泛使用的电机提供了解决方案。输出驱动器是一个H桥，VM电压范围为2.5V至17V。控制逻辑可以在1.8V、3.3V和5V电源轨上运行。内部保护功能，如过流保护、短路保护、欠压锁定和过温保护，提高了整个系统的可靠性。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPM8837C-SO1R
- 商品编号
- C7436831
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | - | |
| H桥数量 | - | |
| 输出电流 | - | |
| 峰值电流 | - | |
| 工作电压 | 1.8V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 850mΩ | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 交错导通保护；电流采样/调节功能 |
商品概述
TPM8837C是一款高压H桥驱动器，旨在控制如直流电机、螺线管和继电器等感性负载。它可提供高达1A的驱动电流，最大电源电压为17V。 该器件为广泛用于消费产品、玩具及其他中低电压或电池供电运动控制应用中的电机提供解决方案。输出驱动器为H桥，VM电压范围为2.5V至17V。控制逻辑可在1.8V、3.3V和5V电源轨上运行。 过流保护、短路保护、欠压锁定和过温等内部保护特性提高了整个系统的可靠性。
商品特性
- 17V H桥驱动器
- MOSFET导通电阻Rds(on) HS + LS 0.85 Ω
- 最大输出电流1A
- 支持2.5V至17V工作电源电压
- 支持1.8V、3.3V、5V逻辑电压
- PWM（IN1/IN2）接口
- 保护功能：欠压锁定保护、过流保护、热关断
- 小封装尺寸：DFN-8封装
应用领域
- 监控摄像头
- 电子锁
- 消费类设备
- 玩具
