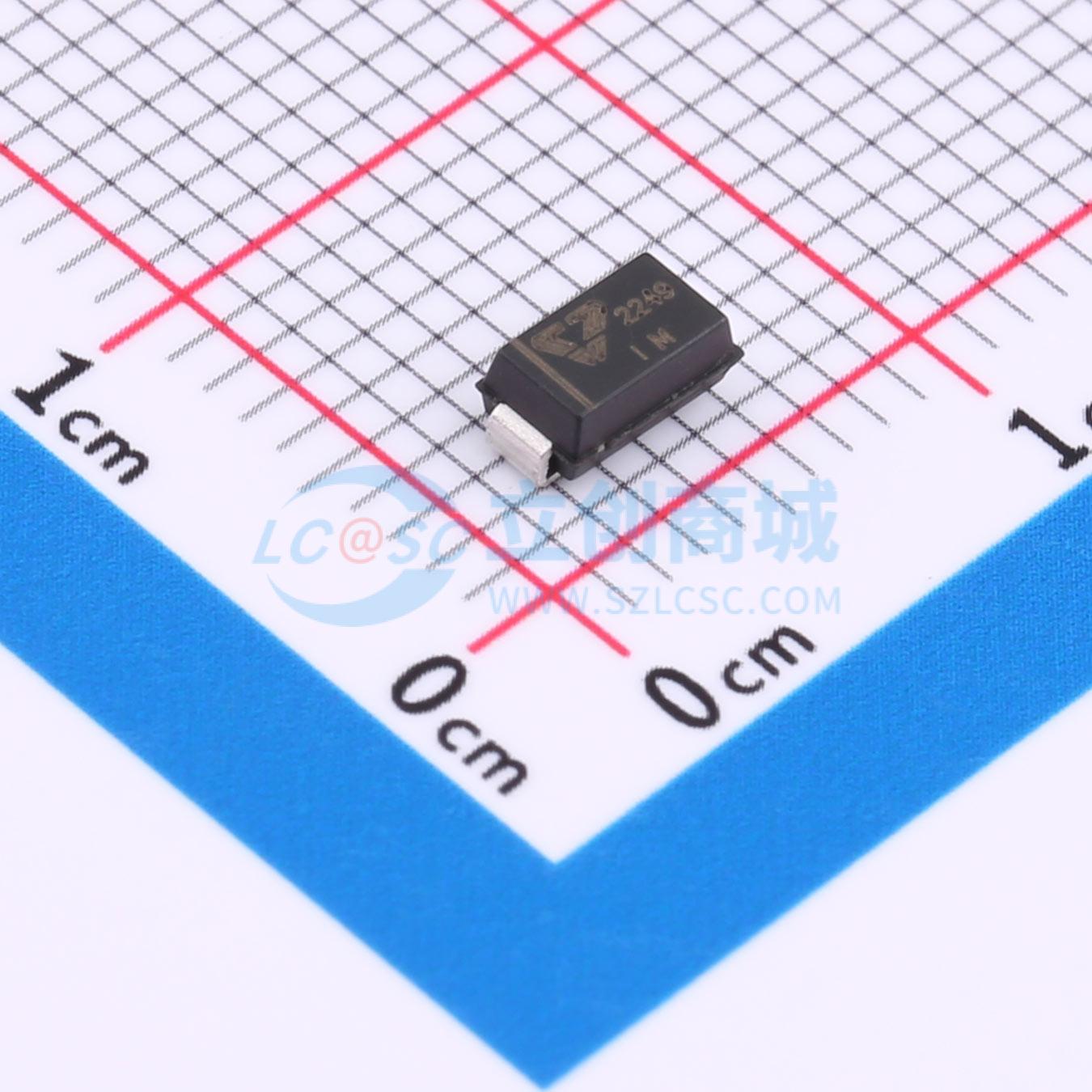

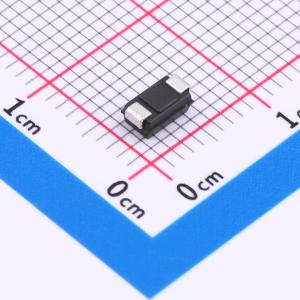

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 16.4A@10/1000us | |
| 峰值脉冲功率(Ppp) | 400W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 18.5V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
TVS二极管可广泛应用于消费电子产品、汽车工业、电信和智能控制系统等领域。
商品特性
- 薄型封装。
- 低电感。
- 出色的钳位能力。
- 在10/1000μs波形下具有400W的峰值脉冲功率能力。
- 高于10V时，典型反向漏电流小于1μA。
- 快速响应时间：从0V到最小击穿电压（VBR）通常小于1.0ps。
- 可承受高温回流焊：引脚温度260°C持续40s。
- 塑料封装符合UL 94V - 0阻燃等级。
- 符合J - STD - 020标准的MSL 1级，无铅最高峰值温度260°C。
- 引脚：镀锡，符合J - STD - 002可焊性要求。
- 适用于表面贴装应用，以优化电路板空间。
- 通过UL 497B认证。（文件编号：E480698）
- 符合IEC61000 - 4 - 2（ESD）标准，±30kV（空气放电），±30kV（接触放电）。
- 单向
应用领域
- 消费电子产品
- 汽车工业
- 电信
- 智能控制系统
