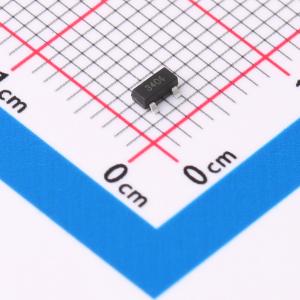

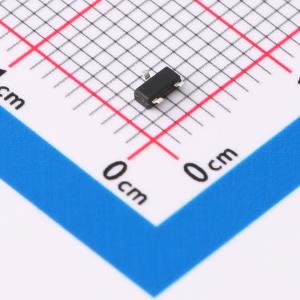

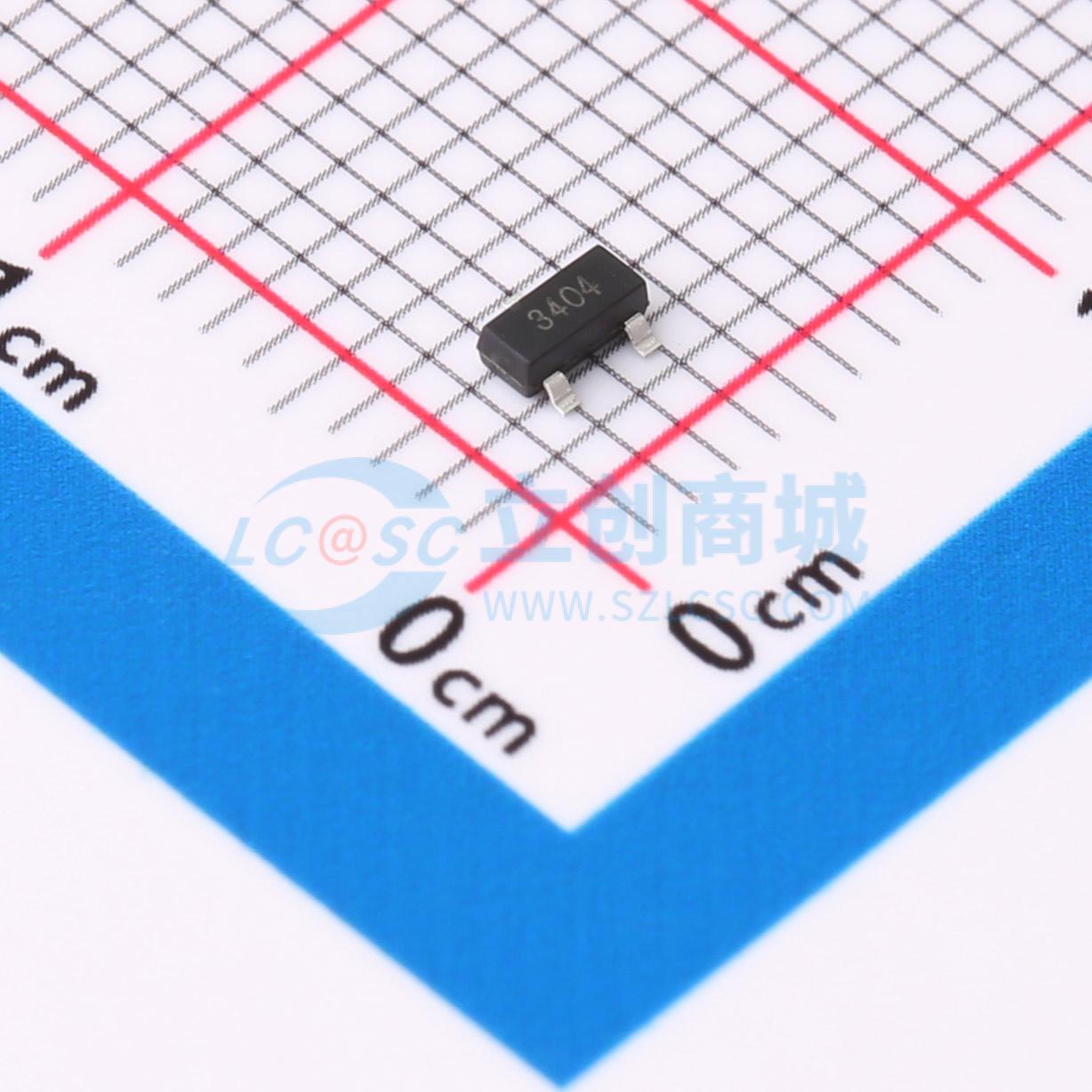

温馨提醒：图片仅供参考，商品以实物为准
JMTL3404A
N沟道增强型功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道增强型功率MOSFET
- 品牌名称
- JJW(捷捷微)
- 商品型号
- JMTL3404A
- 商品编号
- C7436808
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.042667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.8A | |
| 导通电阻(RDS(on)) | 18mΩ@10V；28mΩ@4.5V | |
| 耗散功率(Pd) | 1.47W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.2nC@10V | |
| 输入电容(Ciss) | 490pF | |
| 反向传输电容(Crss) | 61pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 79pF |
商品概述
NCE3008Y采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)和低栅极电荷。该器件适用于电池保护或其他开关应用。
商品特性
- 30V、5.8A
- 在VGS = 10 V时,RDS(ON) < 25 mΩ
- 在VGS = 4.5 V时,RDS(ON) < 40 mΩ
- 先进沟槽技术
- 出色的RDS(ON)和低栅极电荷
- 获得无铅产品认证
应用领域
- 负载开关
- PWM应用
- 电源管理
