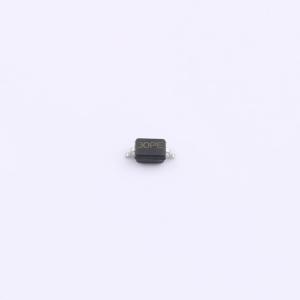

温馨提醒：图片仅供参考，商品以实物为准

TS0301PEX

ESD 3.3V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TS0301PEX是一款低电容瞬态电压抑制器（TVS）阵列，旨在为高速数据接口提供静电放电（ESD）保护。TS0301PEX典型电容仅为4.5pF，旨在保护对寄生参数敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD，4级 ±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT，40A、5/50 ns）、IEC 61000 - 4 - 5（浪涌，35A、8/20 μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。TS0301PEX采用SOD323封装。每个TS0301PEX器件可保护一对高速线路。“直通式”设计可将走线电感降至最低，并减少与ESD事件相关的电压过冲。低电容和高ESD耐受性的综合特性使TS0301PEX非常适合手机和MP3播放器等便携式应用。TS0301PEX的低钳位电压可确保受保护IC承受的应力最小。
品牌名称: 晶扬电子
商品型号: TS0301PEX
商品编号: C7433985
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.037804克(g)

商品参数

商品概述

TS0301PEX是一款低电容瞬态电压抑制器（TVS）阵列，旨在为高速数据接口提供静电放电（ESD）保护。TS0301PEX典型电容仅为4.5pF，旨在保护对寄生参数敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD，4级 ±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT，40A、5/50 ns）、IEC 61000 - 4 - 5（浪涌，35A、8/20 μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TS0301PEX采用SOD323封装。每个TS0301PEX器件可保护一对高速线路。“直通式”设计可将走线电感降至最低，并减少与ESD事件相关的电压过冲。低电容和高ESD耐受性的综合特性使TS0301PEX非常适合手机和MP3播放器等便携式应用。TS0301PEX的低钳位电压可确保受保护IC承受的应力最小。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±30kV（空气放电）、±30kV（接触放电）；IEC 61000 - 4 - 4（EFT）80A（5/50 ns）；IEC 61000 - 4 - 5（浪涌）40A（8/20μs）
针对高速线路优化的封装
为一对线路提供保护
低电容：4.5pF（典型值）
低泄漏电流：0.01μA（VRWM，典型值）
低工作电压和钳位电压
每个I/O引脚可承受1000次以上 ±8kV接触放电的ESD冲击
符合ROHS标准

应用领域

便携式仪器
台式机、服务器和笔记本电脑
手机
MP3播放器
键盘、侧键

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.3V
	钳位电压	6V；10V
	峰值脉冲电流(Ipp)	35A@8/20us
	峰值脉冲功率(Ppp)	350W@8/20us

	属性	参数值
	反向电流(Ir)	100nA
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	4.5pF
