TS0501NDX

双向ESD 5V截止峰值浪涌电流：20A@8/20us

描述: TS0501NDX专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和ESD敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备及其他应用。这些器件非常适合电路板空间有限的情况。该系列专门设计用于保护连接到电源、数据和传输线路的敏感元件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。
品牌名称: 晶扬电子
商品型号: TS0501NDX
商品编号: C7433989

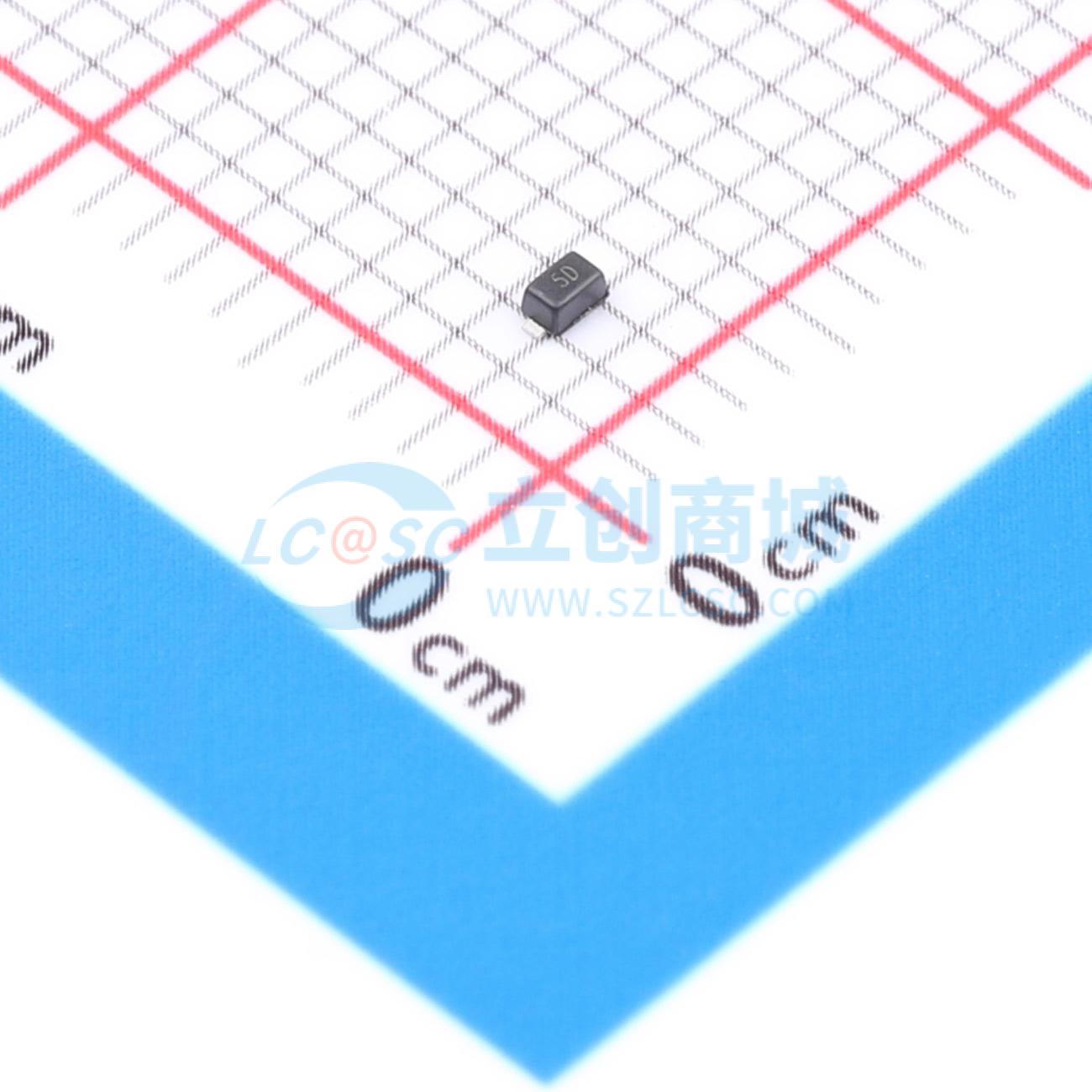

商品封装: SOD-523
包装方式: 编带
商品毛重: 0.031667克(g)

商品参数

商品概述

TS0501NDX专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和ESD敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备及其他应用。这些器件非常适合电路板空间有限的情况。该系列专门设计用于保护连接到电源、数据和传输线路的敏感元件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。

商品特性

IEC61000 - 4 - 2 (ESD) +/-30kV（空气放电），+/-30KV（接触放电）；IEC61000 - 4 - 4 (EFT) 40A（5/50 ns）
峰值脉冲电流（tp = 8/20μs）20A
保护一条I/O线（双向）
工作电压：5.0V
低泄漏电流
符合ROHS标准

应用领域

手机及配件
基于微处理器的设备
个人数字助理（PDA）
笔记本电脑、台式电脑和服务器
便携式仪器
网络和电信
串行和并行端口
外围设备

数据手册PDF

放大查看下载PDF

优惠活动

5折

购买数量

(3000个/圆盘，最小起订量 20 个)

个

起订量：20 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	峰值脉冲电流(Ipp)	20A@8/20us
	击穿电压	6.2V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	40pF
